Das Relais-Clip-In wird direkt auf dem Kesselregler eingerastet und
mit dem fünfadrigen Flachbandkabel mit dem Kesselregler verbun-
den (Klemme X50, s. Abb. 31).
Das Netzanschlusskabel wird an die sekundäre Spannungsversor-
gung des Kesselreglers angeschlossen (s. Abb. 34, Klemme X1-02).

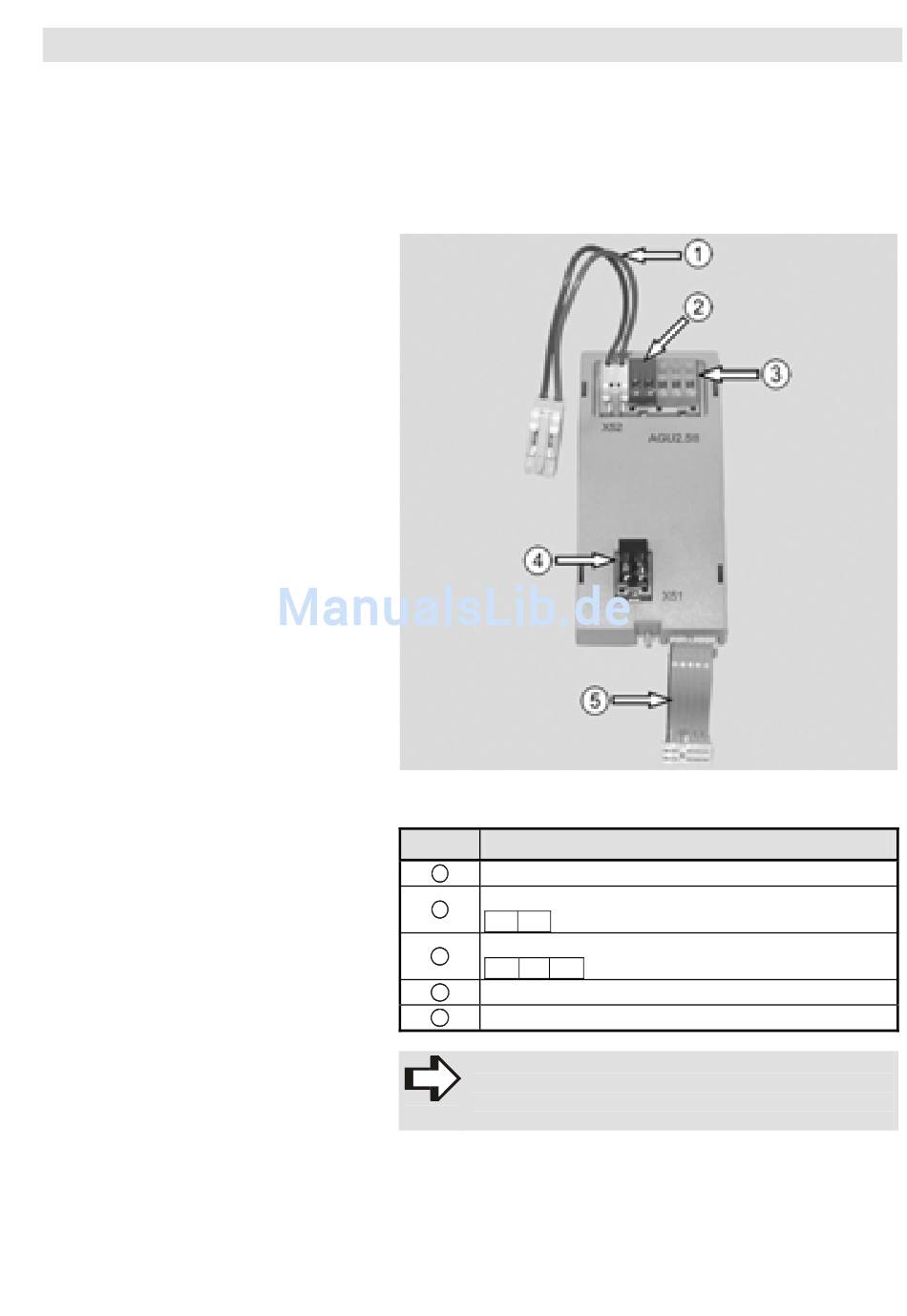

Abb. 35: Relais-Clip-In AGU 2.511
Legende zu Abb. 35:
Kürzel
Netzanschluss von Stecker A1-02 an Kesselregler LMU
1
Ausgang Relais 1
2
L N
Ausgang Relais 2 und 3
3
L N L
Eingang (0-10 V)
4
Flachbandkabel zum Anschluss an Kesselregler X50
5
HINWEIS!
Der Anschluss von Hocheffizienzpumpen direkt an
einen Clip-In AGU 2.5.. ist aufgrund der hohen An-
laufströme nicht zulässig.
Montage
Bedeutung
