Montage
Externe Heizkreispumpe
92/180
A / mm² D / mm
0,05 0,25
0,08 0,32
0,125 0,40
0,20 0,50
0,25 0,56
0,35 0,67
0,50 0,80
0,75 0,98
1,00 1,13
1,50 1,38
2,50 1,78
4,00 2,26
Die Installationsanleitung der Raumeinheit QAA 73 ist zu beachten.
HINWEIS!
Die maximale Leitungslänge einer Doppelleitung für
den Bus beträgt 100 m.
Der ProCon bietet die Möglichkeit, eine externe Heizkreispumpe,
z.B. nach einer Wasserweiche, anzuschließen (s. Belegung pro-
grammierbare Pumpenausgänge).

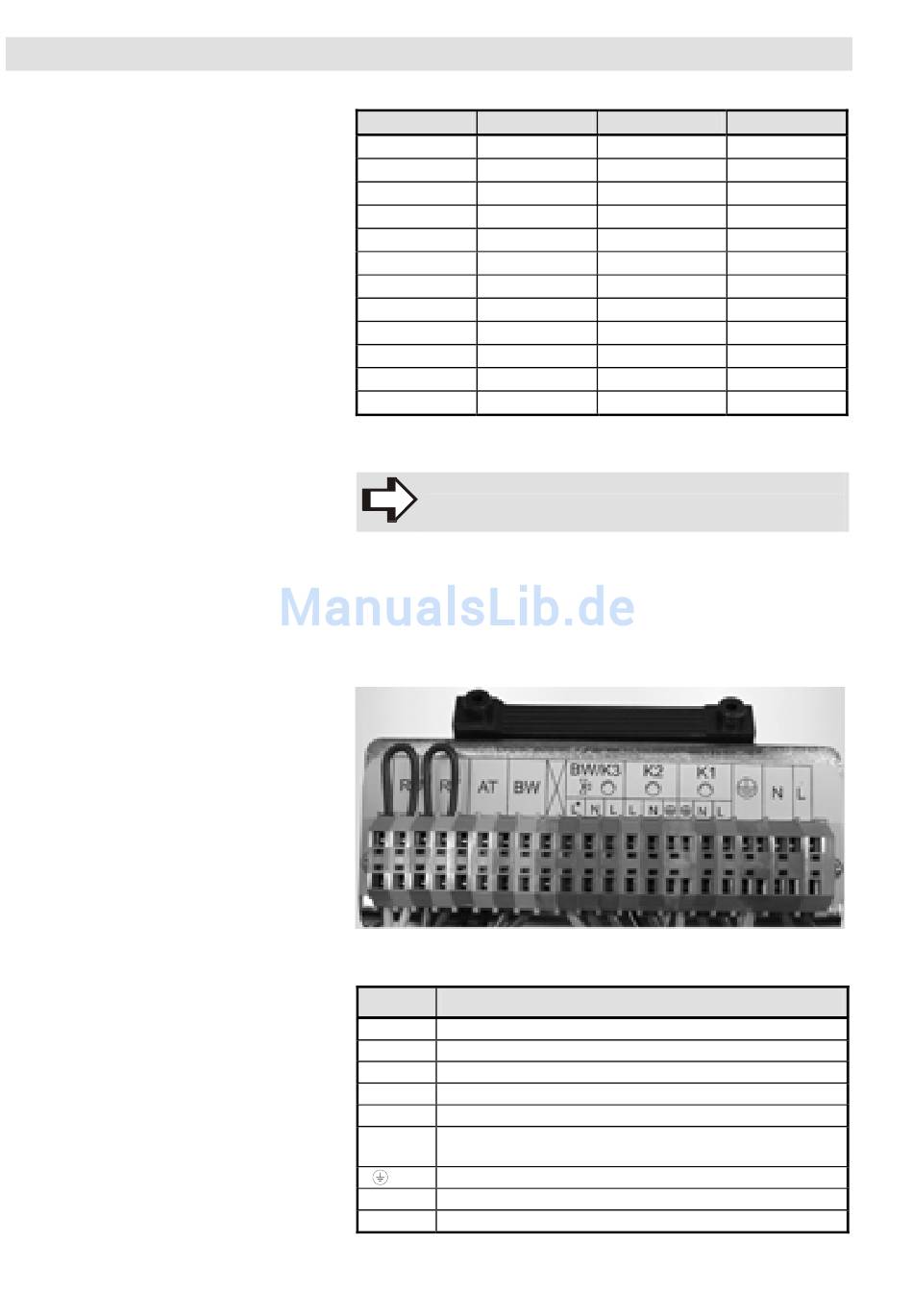

Abb. 29: Klemmleiste für elektrische Anschlüsse
Legende zu Abb. 29:
Kürzel
RU Raumeinheit QAA 73
RT Raumthermostat
AT Außentemperaturfühler
BW Brauchwassertemperaturfühler
BW/K3 Brauchwasser-Ladepumpe/3-Wege-Umschaltventil
programmierbarer Pumpen-Ausgang: s. Zuordnung
K2, K1
nachstehende Tabelle
Erdungsleiter
N Null-Leiter Netzanschluss
L Phase Netzanschluss
ProCon GWB 15-45, HE
Ohm / m Länge / m
0,35600
0,22250
0,14240
0,08900
0,07120
0,05086
0,03560
0,02373
0,01780
0,01187
0,00712
0,00445
Bedeutung
35
56
88
100
100
100
100
100
100
100
100
100
