Hydraulikschemata

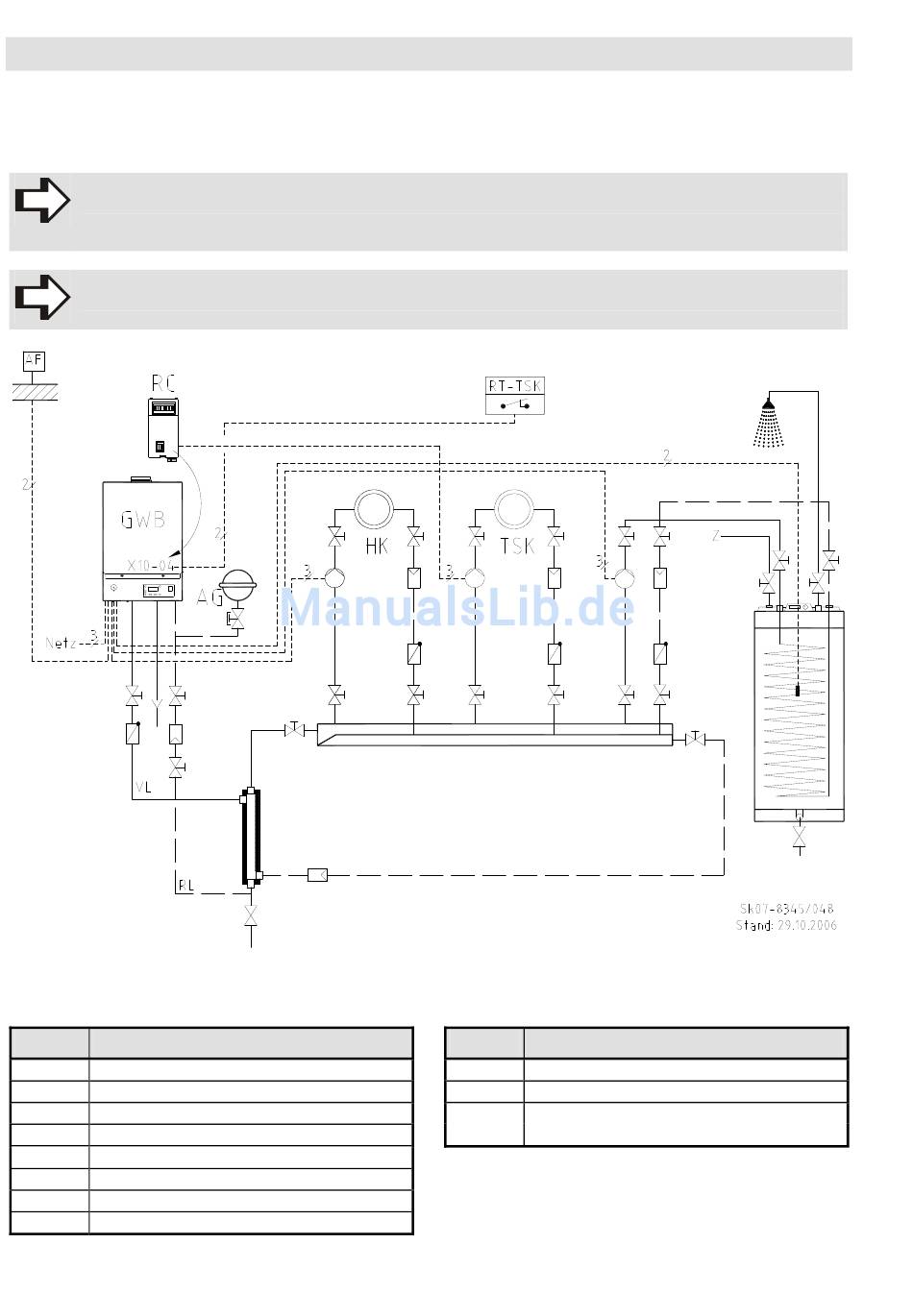

ProCon GWB 45 H mit einem Pumpenheizkreis, einem Torschleierkreis und Brauchwas-
serspeicher mit Ladepumpe
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.
HINWEIS!
Die MHG Heiztechnik schreibt für den ProCon GWB 45 H eine Wasserweiche mit Verteiler oder ei-
nen geeigneten offenen Verteiler vor.
Abb. 51:
ProCon GWB 45 H mit einem Pumpenheizkreis, einem Torschleierkreis und Brauchwasserspeicher mit
Ladepumpe
Legende zu Abb. 50:
Kürzel
AF
Außentemperaturfühler
AG
Ausdehnungsgefäß
HK
Heizkreis
Netz
Netz
RC
Relais-Clip-In AGU 2.511
RL
Rücklauf
RT-TSK Raumthermostat für Torschleierkreis
VL
Vorlauf
164/180
Bedeutung
ProCon GWB 15-45, HE
Kürzel
X10-04 Frei programmierbarer Eingang
Z
Zirkulation
2
2-adriges Kabel
3
3-adriges Kabel
Bedeutung
