Montage
Mischer-Clip-In AGU 2.500
(Art.-Nr. 96.38000-7003)
96/180
Das Mischer-Clip-In ermöglicht die Ansteuerung eines zusätzlichen
Mischerheizkreises oder eines Pumpenheizkreises.

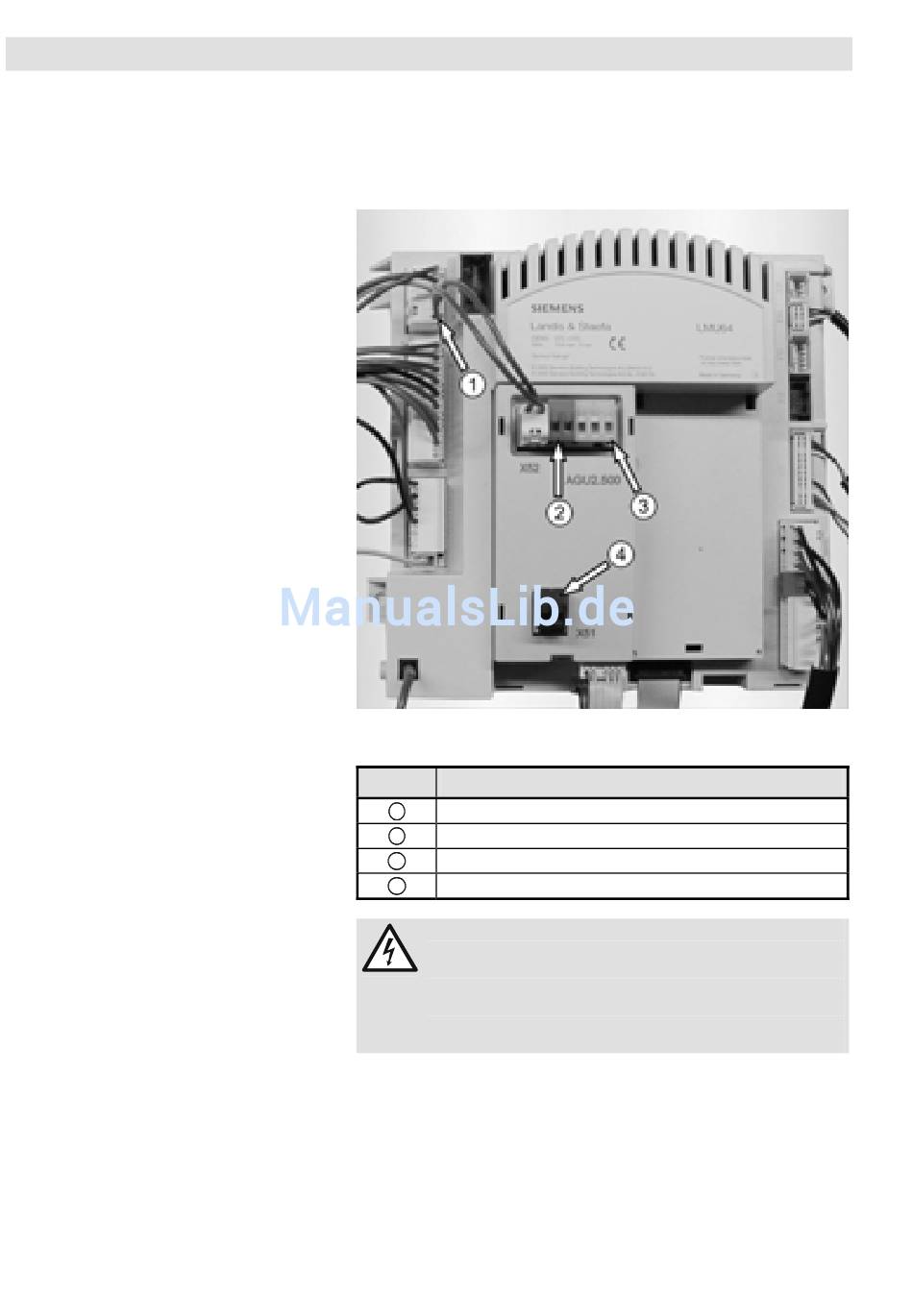

Abb. 32:
Einbau Mischer-Clip-In
Legende zu Abb. 32:
Kürzel
Netzanschluss Mischer-Clip-In
1
Heizkreispumpe
2
Mischermotor
3
Vorlaufanlegefühler QAD 36
4
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Kontakt mit spannungsführenden Bauteilen führt zu
schwersten Verletzungen.
Deshalb:
- Vor elektrischem Anschluss ist die Montageanlei-
tung MH 017 „Mischer-Clip-In" zu lesen.
Das Mischer-Clip-In wird direkt auf dem Kesselregler eingerastet
und mit dem fünfadrigen Flachbandkabel mit dem Kesselregler ver-
bunden (Klemme X50, s. Abb. 31).
Das Netzanschlusskabel wird an die sekundäre Spannungsversor-
gung des Kesselreglers angeschlossen (s. Abb. 32, Klemme X1-02).
Das Mischer-Clip-In belegt Heizkreis 2. Zur Einstellung der Heiz-
phasen dienen die Parameter 20-26.
