Montage
Anschlussmaße
52/180

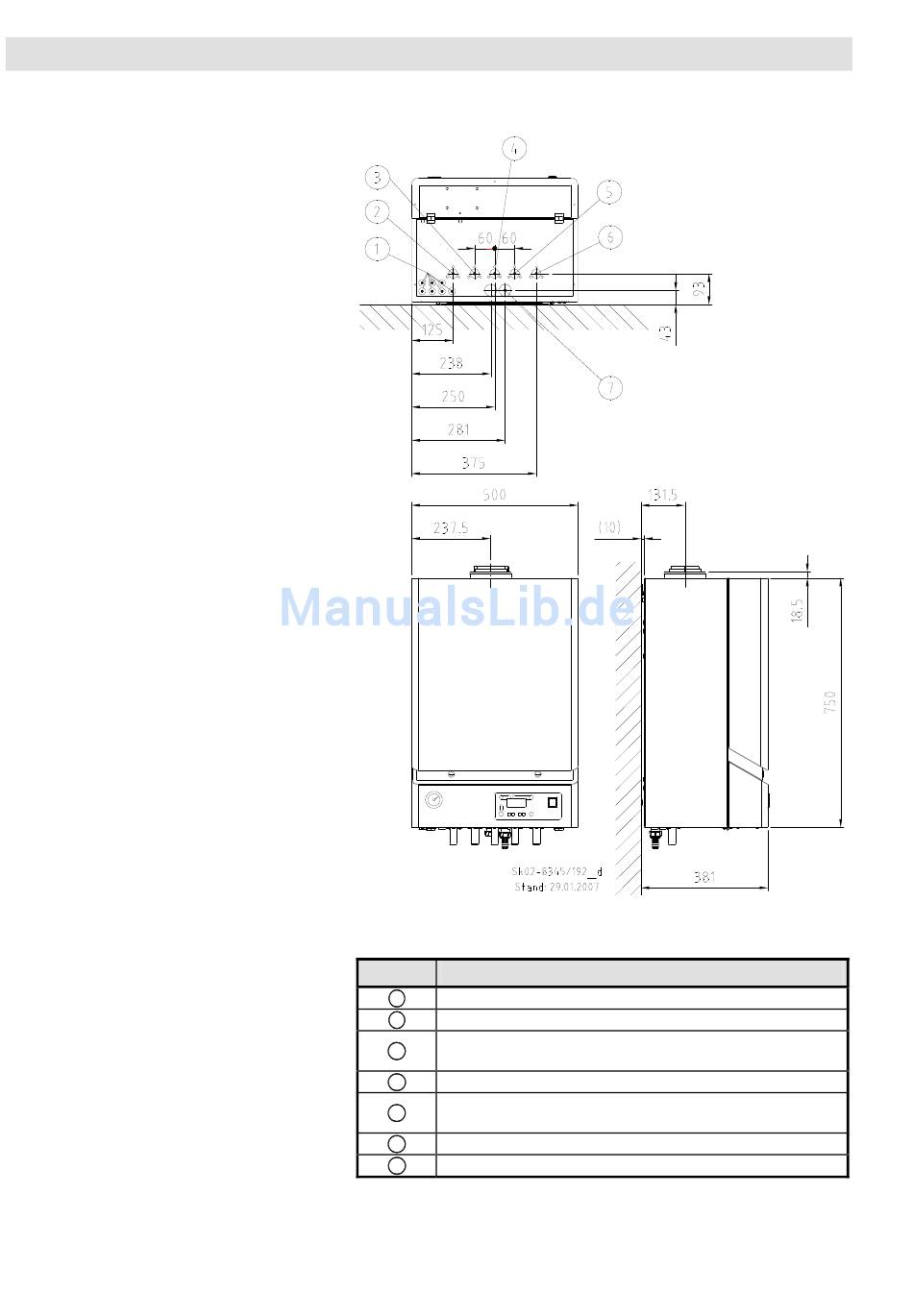

Abb. 14: Anschlussmaße ProCon GWB 15 / 25 / 45
Legende zu Abb. 14:
Kürzel
Kabeldurchführungen
1
Heizungsvorlauf, Ø 22 Glattrohr
2
Speichervorlauf (ProCon HS),
3
Warmwasser (ProCon S), Ø 22 Glattrohr
Gasanschluss, Ø 22 Glattrohr
4
Speicherrücklauf (ProCon HS),
5
Kaltwasser (ProCon S), Ø 22 Glattrohr
Heizungsrücklauf, Ø 22 Glattrohr
6
Kondensatablauf
7
ProCon GWB 15-45, HE
Bedeutung
