Hydraulikschemata
ProCon GWB 15 und 25 HS mit zwei Pumpenheizkreisen und Brauchwasserspeicher
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.

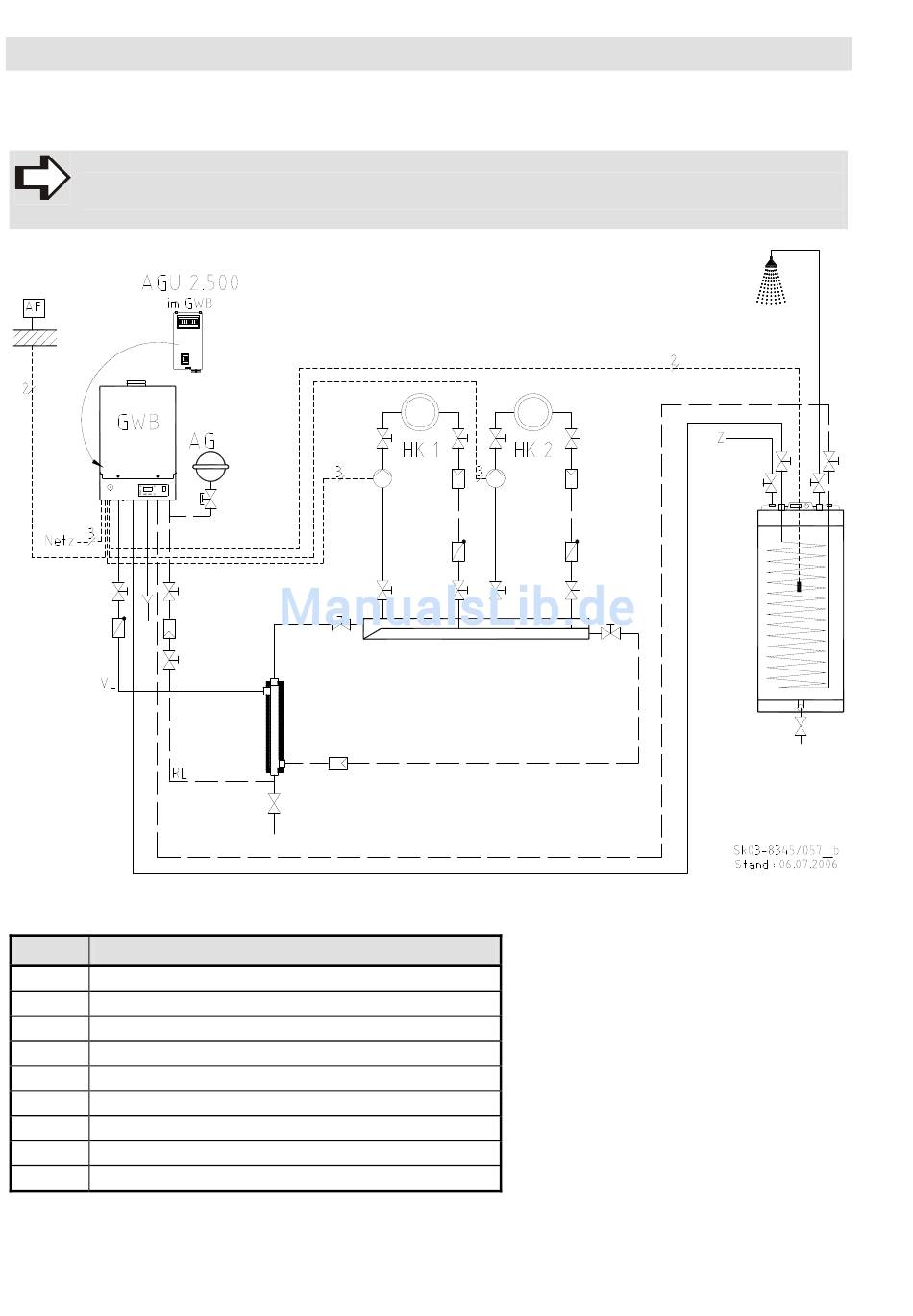

Abb. 52: ProCon GWB 15 und 25 HS mit zwei Pumpenheizkreisen und Brauchwasserspeicher
Legende zu Abb. 52:
Kürzel
AF Außentemperaturfühler
AG Ausdehnungsgefäß
HK Heizkreis
Netz Netz
RL Rücklauf
VL Vorlauf
Z Zirkulation
2 2-adriges Kabel
3 3-adriges Kabel
