Hydraulikschemata
ProCon GWB 45 H mit zwei Pumpenheizkreisen und Brauchwasserspeicher mit Lade-
pumpe
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.
HINWEIS!
Die MHG Heiztechnik schreibt für den ProCon GWB 45 H eine Wasserweiche mit Verteiler oder ei-
nen geeigneten offenen Verteiler vor.

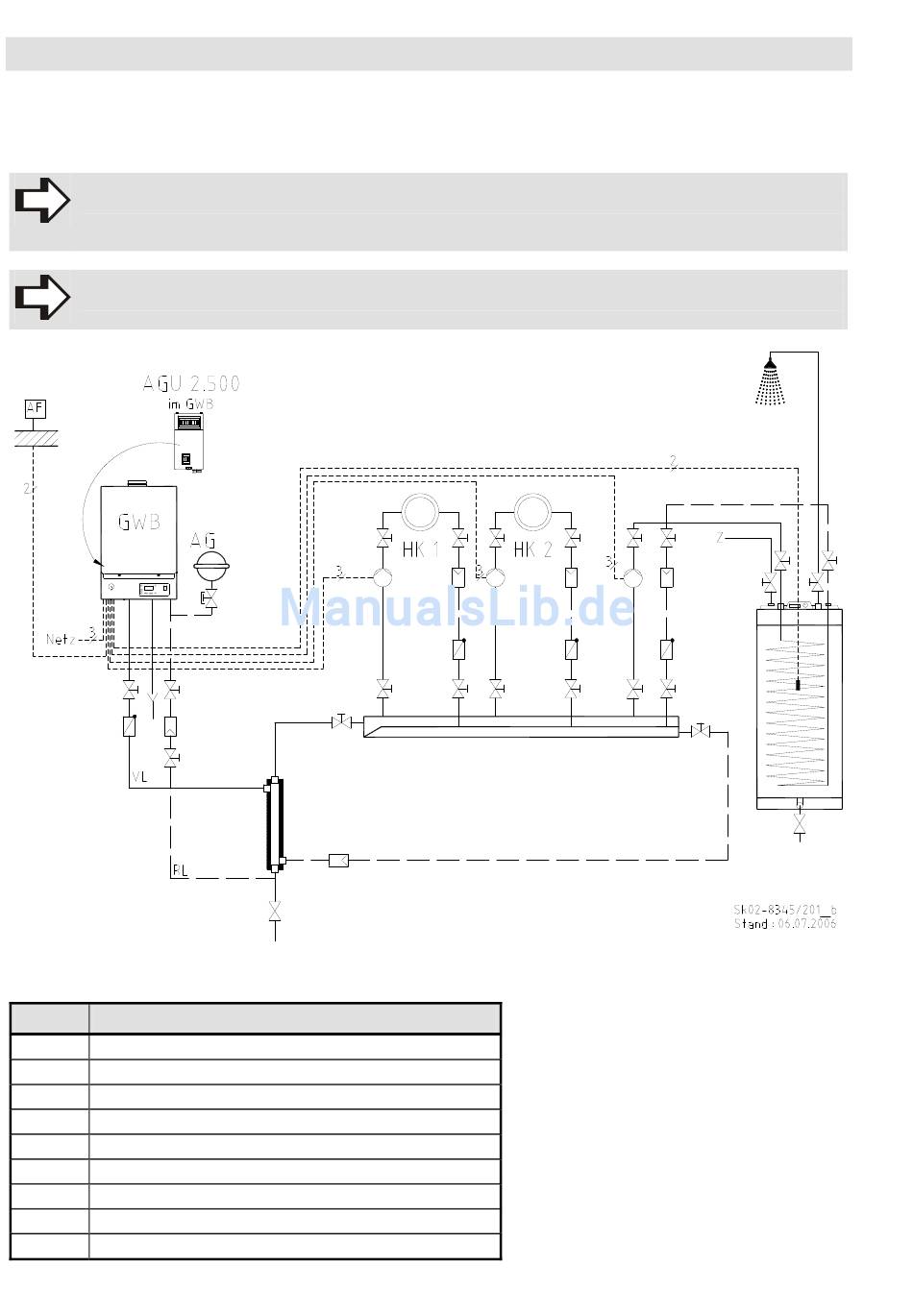

Abb. 53:

ProCon GWB 45 H mit zwei Pumpenheizkreisen und Brauchwasserspeicher mit Ladepumpe

Legende zu Abb. 53:
Kürzel
AF Außentemperaturfühler
AG Ausdehnungsgefäß
HK Heizkreis
Netz Netz
RL Rücklauf
VL Vorlauf
Z Zirkulation
2 2-adriges Kabel
3 3-adriges Kabel
168/180
Bedeutung
ProCon GWB 15-45, HE
