Hydraulikschemata
ProCon GWB 15 und 25 HS mit einem Pumpenheizkreis, einem Mischerheizkreis und
Brauchwasserspeicher
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.

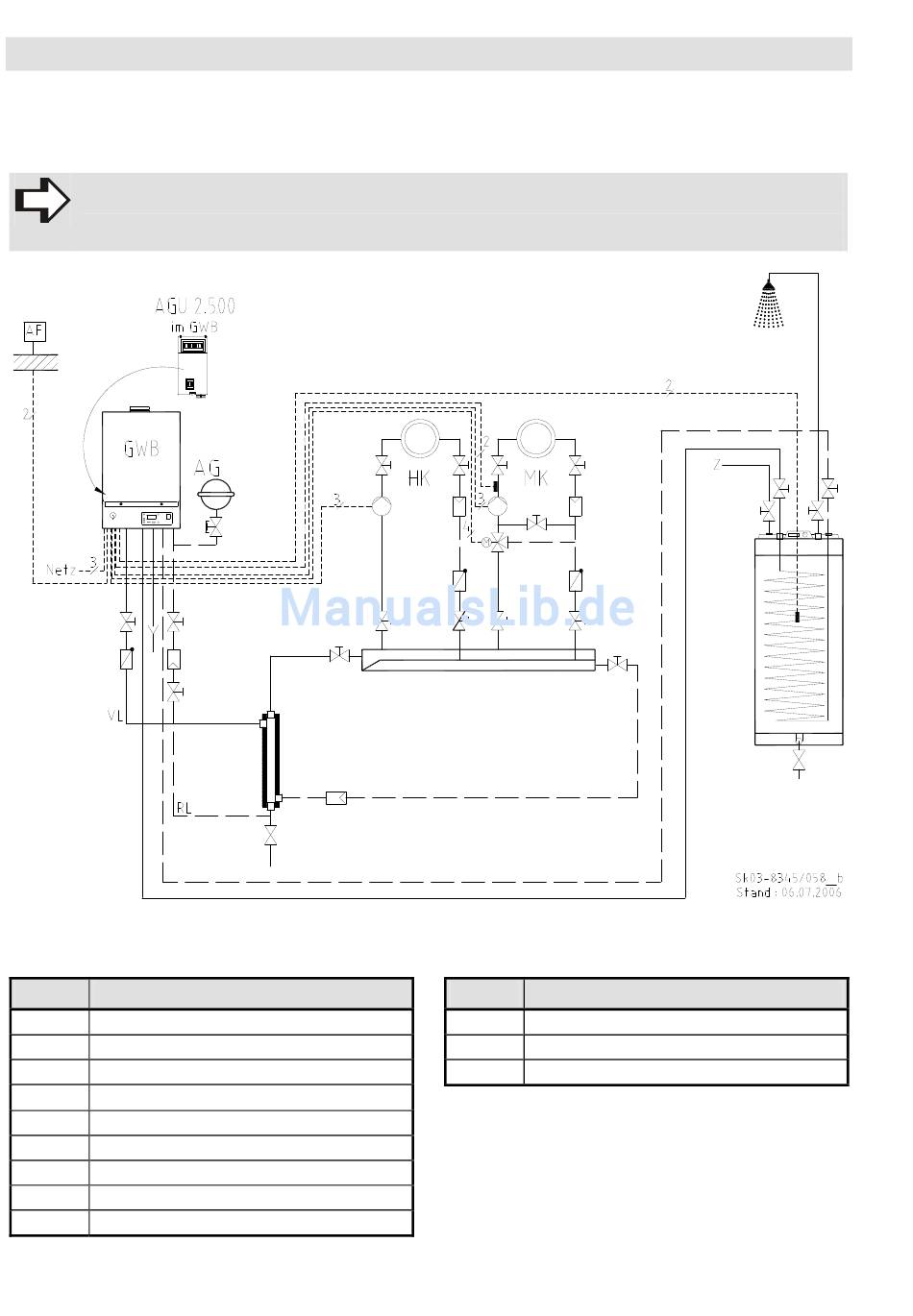

Abb. 54: ProCon GWB 15 und 25 H mit einem Pumpenheizkreis, einem Mischerheizkreis und Brauchwasser-
speicher
Legende zu Abb. 54:
Kürzel
AF Außentemperaturfühler
AG Ausdehnungsgefäß
HK Heizkreis
M Motor
MK Mischerkreis
Netz Netz
RL Rücklauf
VL Vorlauf
Z Zirkulation
170/180
Bedeutung
ProCon GWB 15-45, HE
Kürzel
2 2-adriges Kabel
3 3-adriges Kabel
4 4-adriges Kabel
Bedeutung
