Montage
Relais-Clip-In AGU 2.511
(Art.-Nr. 96.38000-7005)
98/180
Das Relais-Clip-In stellt eine Erweiterung der LMU-Basis bezüglich
Eingänge und Ausgänge dar. Es verfügt über einen Eingang und 3
Ausgänge. Bei den Ausgängen handelt es sich um AC 230 V-Aus-
gänge. Der Eingang des Relais-Clip-In ist als analoger Spannungs-
eingang (0...10 V) als Eingang ausgeführt.
HINWEIS!
An LMU 64... kann maximal ein AGU 2.511... ange-
schlossen werden.

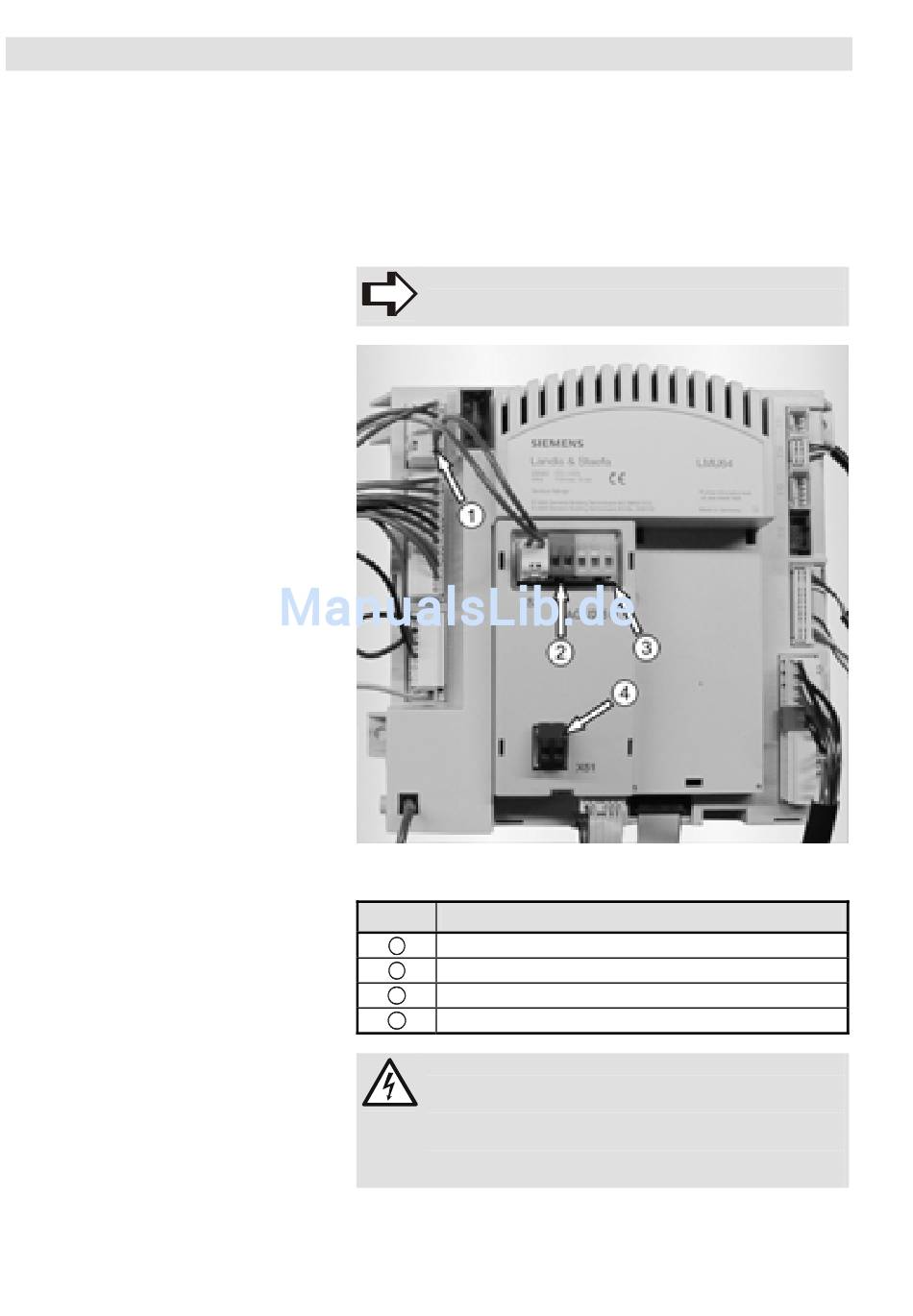

Abb. 34: Einbau Relais-Clip-In
Legende zu Abb. 34:
Kürzel
Netzanschluss Relais-Clip-In (X1-02)
1
Ausgang R1
2
Ausgang R2 und R3
3
Eingang (0-10 V)
4
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Kontakt mit spannungsführenden Bauteilen führt zu
schwersten Verletzungen.
Deshalb:
- Vor elektrischem Anschluss ist die Montageanlei-
tung MH 030 „Relais-Clip-In" zu lesen.
ProCon GWB 15-45, HE
Bedeutung
