Bus-Clip-In OCI 420

94/180
Das Busmodul ermöglicht die Kommunikation des Kesselreglers mit
externen Regelgeräten der RVA-Serie.

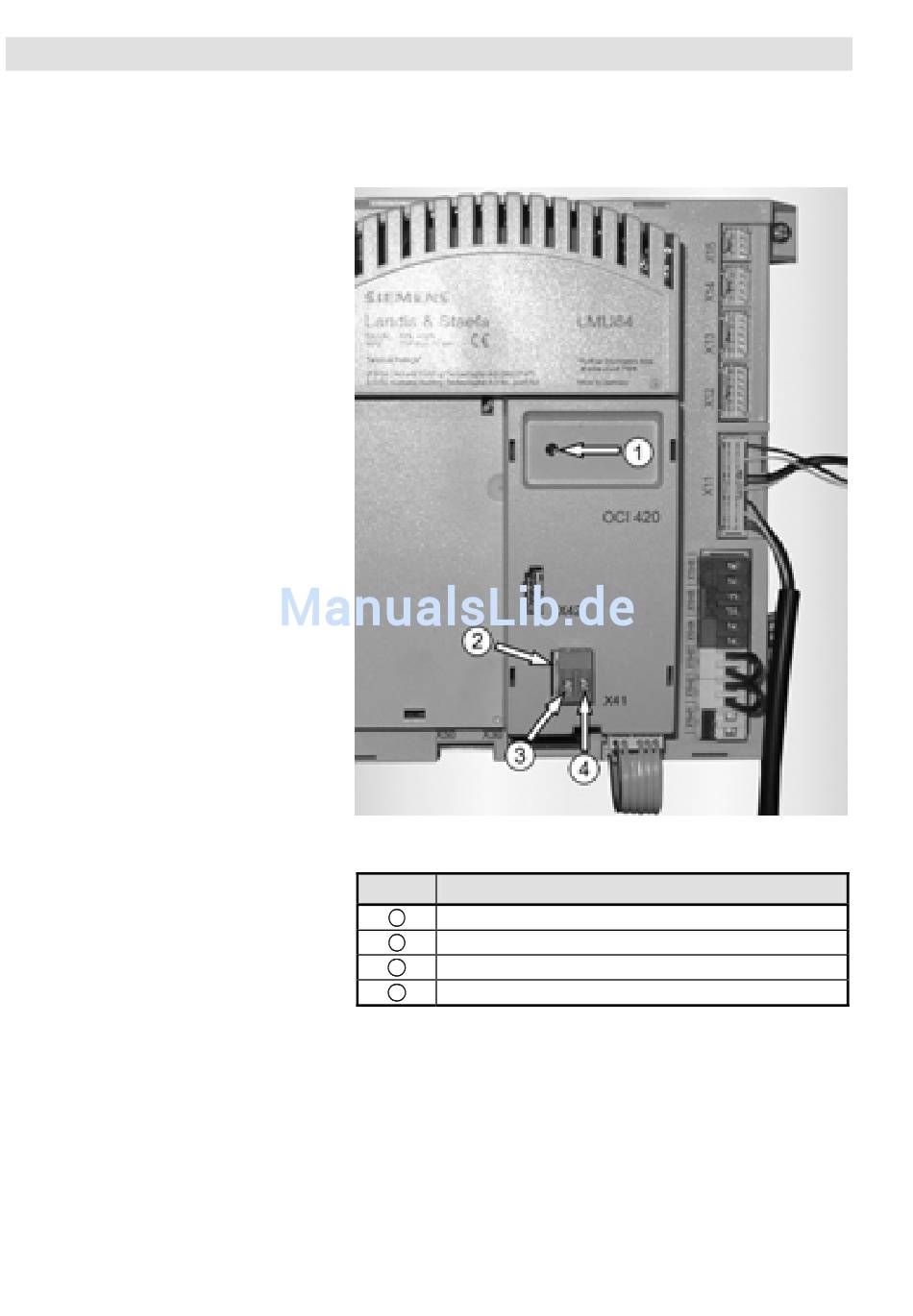

Abb. 30: Einbau Bus-Clip-In
Legende zu Abb. 30:
Kürzel
LED
1
Bus-Anschluss
2
Daten Bus (DB)
3
Masse Bus (MB)
4
Das Bus-Clip-In wird direkt auf dem Kesselregler eingerastet und
mit dem fünfadrigen Flachbandkabel mit dem Kesselregler verbun-
den (Klemme X40). (s. Abb. 31).
ProCon GWB 15-45, HE
Bedeutung
