Hydraulikschemata
11
Hydraulikschemata
11.1 Hydraulikschemata
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit).
Die Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich
benötigte Bauteile sind bauseits zu stellen.
ProCon GWB 15 und 25 HS mit einem Pumpenheizkreis und Brauchwasserspeicher

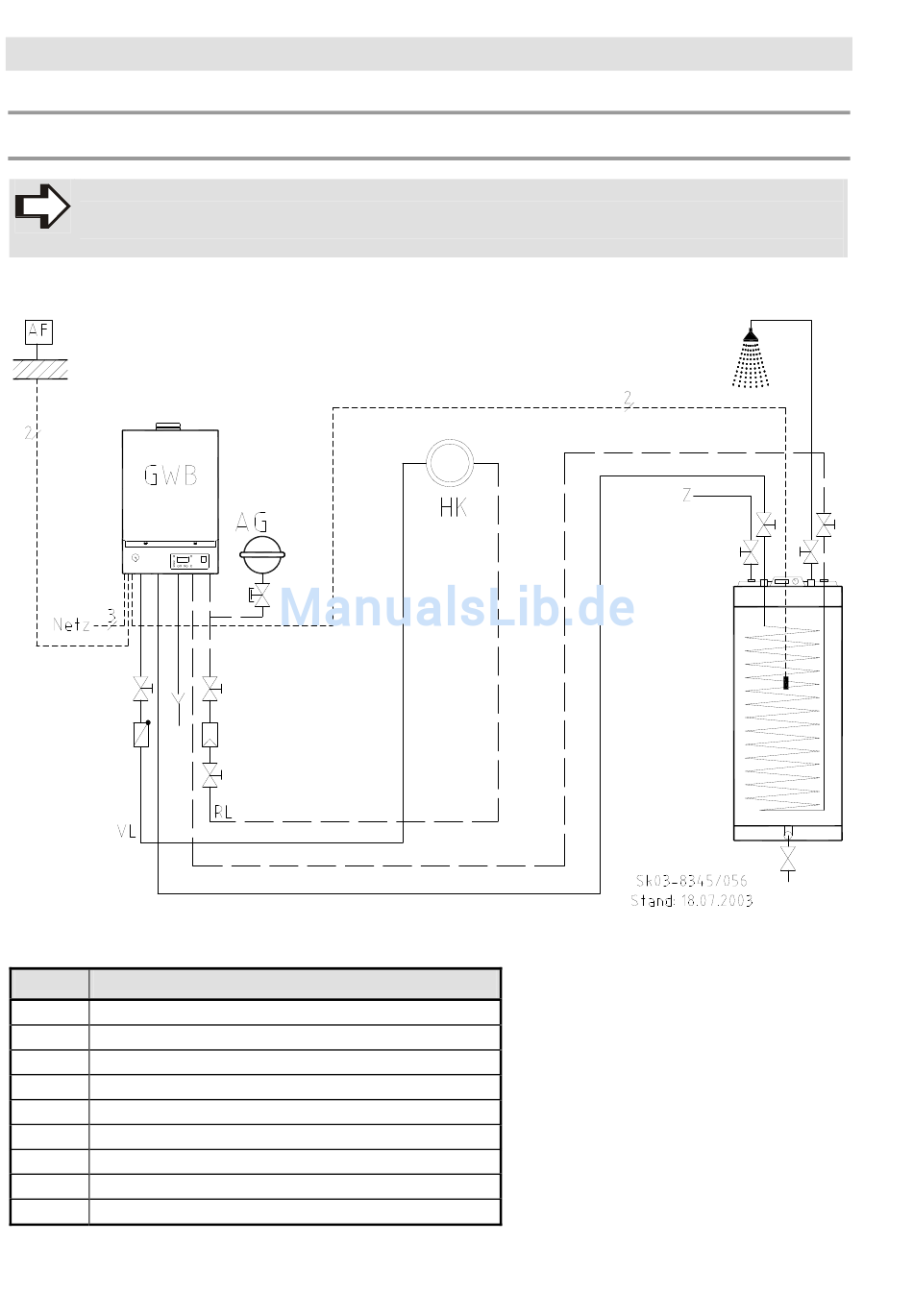

Abb. 49:
ProCon GWB 15 und 25 HS mit einem Pumpenheizkreis und Brauchwasserspeicher
Legende zu Abb. 49:
Kürzel
AF
Außentemperaturfühler
AG
Ausdehnungsgefäß
HK
Heizkreis
Netz
Netz
RL
Rücklauf
VL
Vorlauf
Z
Zirkulation
2
2-adriges Kabel
3
3-adriges Kabel
160/180
Bedeutung
ProCon GWB 15-45, HE
