Technische Daten

5 Technische Daten
5.1 Abmessungen und
Anschlusswerte

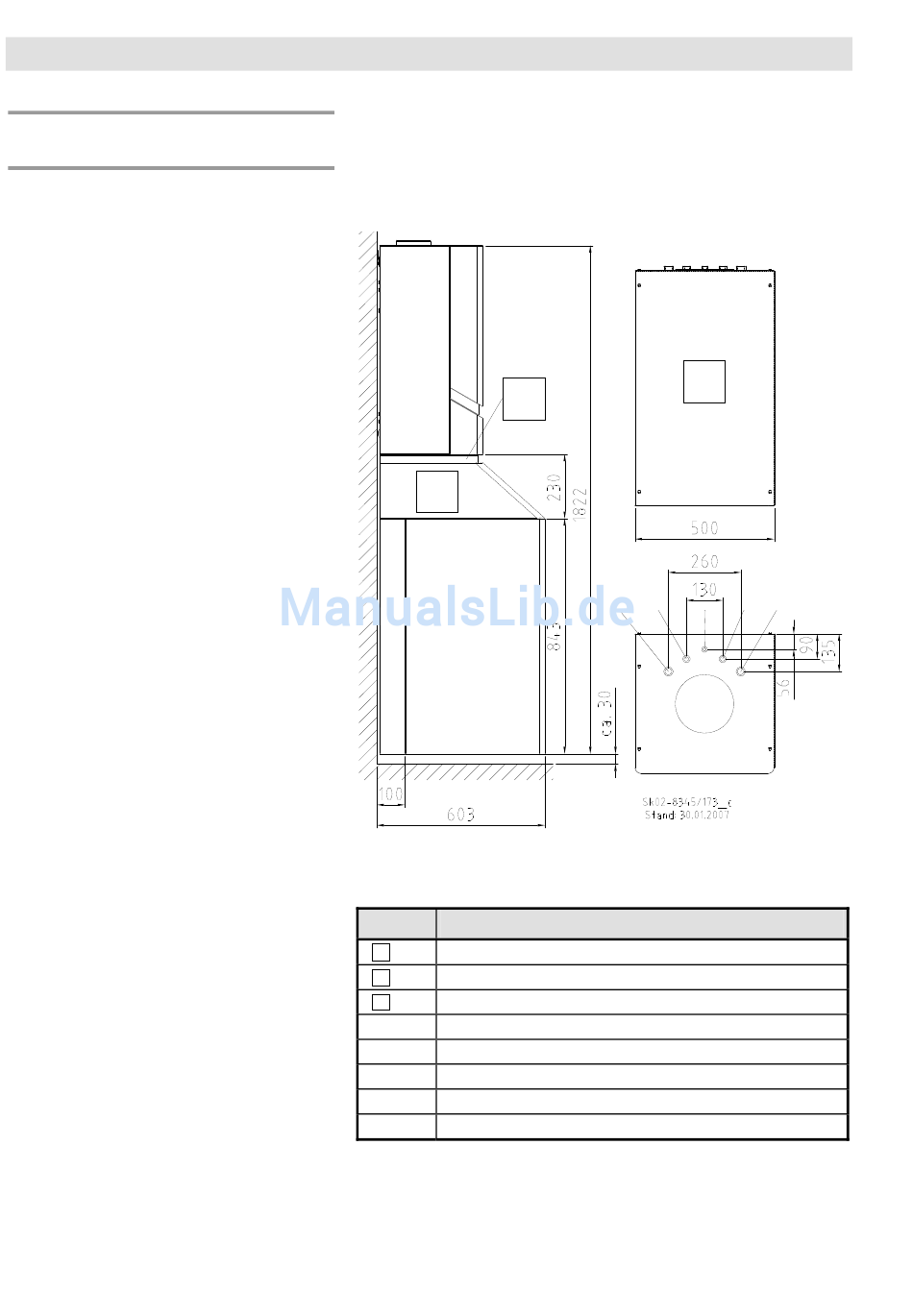

Aufbauabmessungen ProCon GWB
.. HS mit untenstehendem Speicher
28/180
B
C
Abb. 1: Aufbauabmessungen ProCon GWB .. HS mit untenste-
hendem Speicher
Legende zu Abb. 1:
Kürzel
Standspeicher EMT 120
A
Konsole für EMT 120
B
Blende für EMT 120
C
VL Vorlauf (Speicher), G 1 AG
WW Warmwasser, G ¾ AG
Z Zirkulation (Speicher), G ½ AG
KW Kaltwasser, G ¾ AG
RL Rücklauf (Speicher), G 1 AG
ProCon GWB 15-45, HE
A
VL WW
Z KW RL
Bedeutung
