Montage
Installationsart C
33X
Raumluftunabhängiger Betrieb
C
Dachheizzentrale mit Luft-Ab-
33X
gas-Rohrsystem senkrecht durch
eine Decke und eine Dachhaut
68/180
,
C

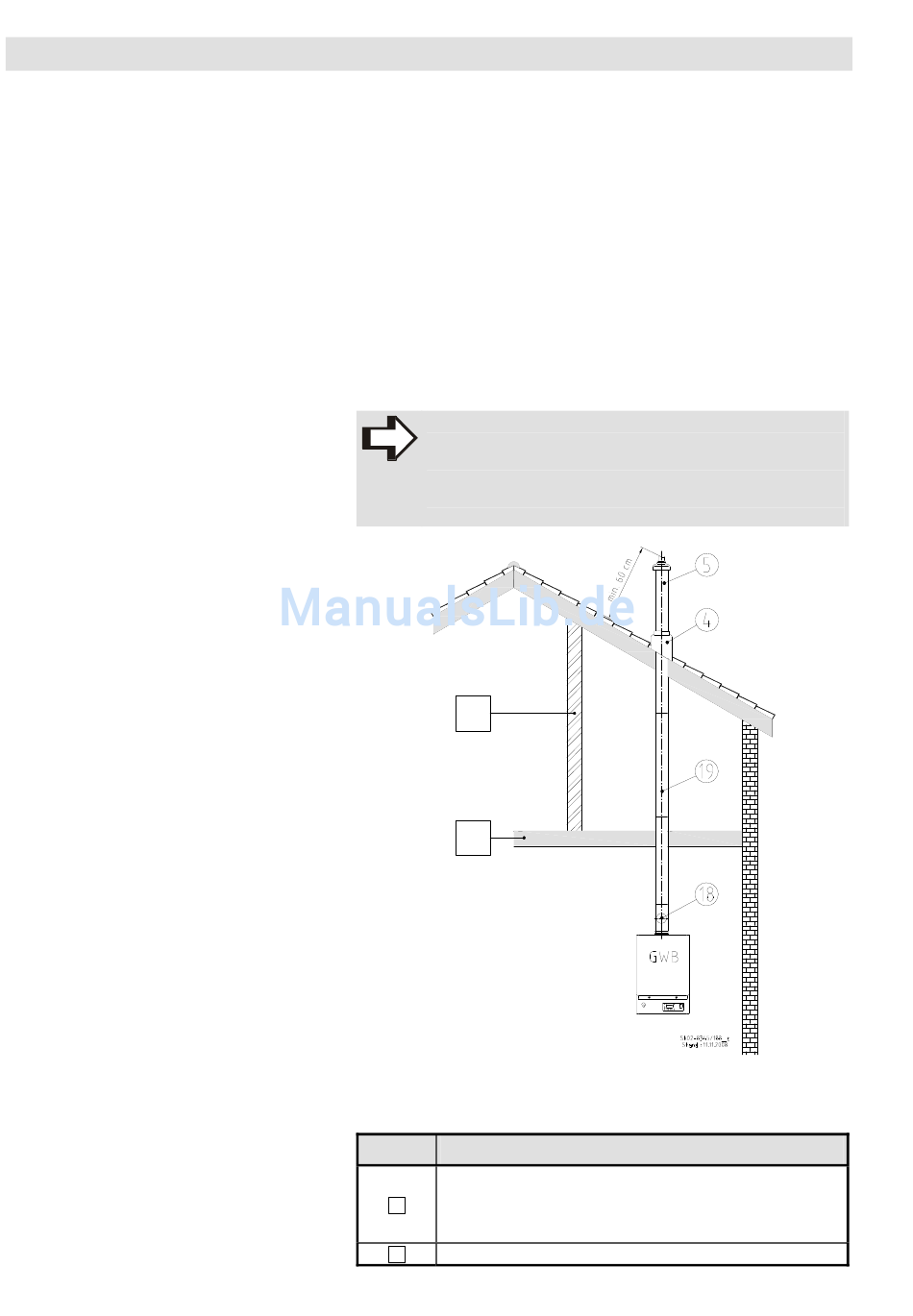

Abb. 18:
Legende zu Abb. 18 und Abb. 19:
= - Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage,
33X
welches die Verbrennungsluft über ein geschlossenes Sys-
tem dem Freien entnimmt (raumluftunabhängige Gasfeuer-
stätte).
- Gasfeuerstätte mit Verbrennungsluftzuführung und Abgas-
abführung senkrecht über Dach; die Mündungen befinden
sich nahe beieinander im gleichen Druckbereich.
HINWEIS!
Die dargestellte Installationsart stellt einen Installati-
onsvorschlag dar (ohne Anspruch auf Vollständig-
keit). Die Installation muss vom Fachmann nach den
gültigen Normen und Vorschriften durchgeführt wer-
den.
A
B
C
Dachheizzentrale mit Luft-Abgas-Rohrsystem senk-
33X
recht durch eine Decke und eine Dachhaut
Kürzel
Trennung durch die Wand für Abgrenzung gegen
Wohnräume. Diese ist erforderlich, wenn das Abgas-/
A
Zuluft-System durch einen unbewohnten Dachraum
führt.
Decke F30
B
ProCon GWB 15-45, HE
Bedeutung
