Einstellungen und Messungen

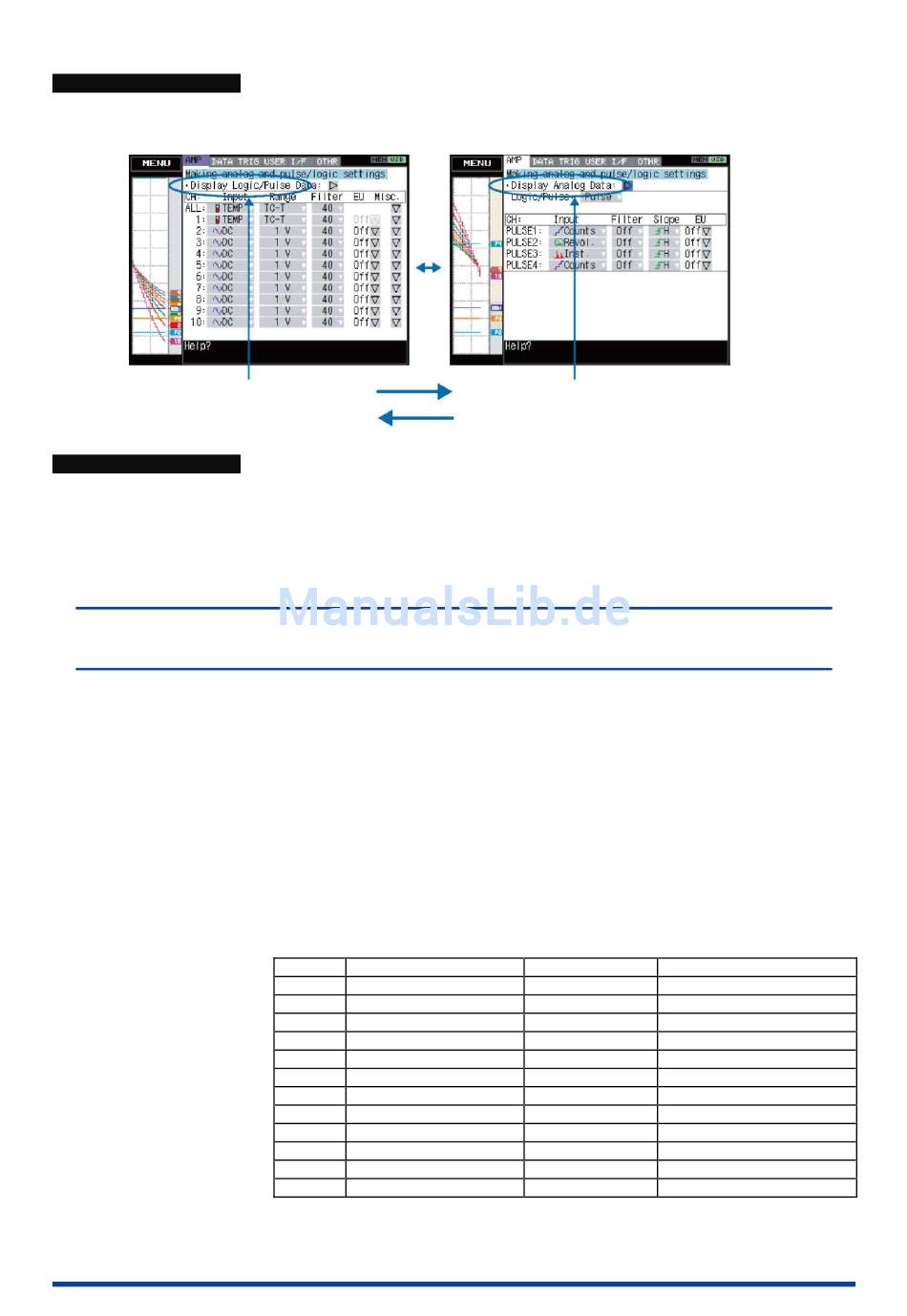

Anzeige umschalten
Es kann wie folgt zwischen Analog und Logik/Impuls umgeschaltet werden.
Anzeige Logik/Impuls-Daten
Analog-Einstellungen
Wenn Sie CH ALL zur Festlegung von Eingang und Filter nutzen, werden alle Kanäle auf die gleichen Werte
eingestellt. Wird CH ALL für Bereich gewählt, werden nur Kanäle mit dem gleichen Eingang angepasst.
Unter dem Menüpunkt Misc. (Versch.) kann die Spanne für alle Kanäle mit dem gleichen Eingang
gemeinsam eingestellt werden.
A C H T U N G
A C H T U N G
Die Einstellungen ALL (Alle) und Span All (Bereich alle) werden nur für die aktuell angezeigte Gruppe (10 Kanäle)
festgelegt.
Input (Eingang) ................... Auswahl der Eingangsbedingungen
Range (Bereich).................. Legt den Messbereich für das zu messende Eingangssignal fest.
3-16
Aus : Es wird kein Eingangssignal akzeptiert.
Spannung : Zur Messung von Gleichspannungen.
Temperatur : Zur Messung von Temperaturen.
Luftfeuchte : Zur Messung von Luftfeuchtewerten.
Spannung : 20, 50, 100, 200, 500mV, 1, 2, 5, 10, 20, 50, 1-5V
Temperatur : TC-K, TC-J, TC-T, TC-R, TC-E, TC-B, TC-S, TC-N,
TC-W, PT100, JPT100, PT1000
Mögliche Einstellungen für die Messspanne
<Spannungsbereiche>
Bereich Max. Messspanne
20mV -22,000 bis +22,000mV
50mV -55,00 bis +55,00mV
100mV -110,00 bis +110,00mV
200mV -220,00 bis +220,00mV
500mV -550,0 bis +550,0mV
1V -1,1000 bis +1,1000V
2V -2,2000 bis +2,2000V
5V -5,500 bis +5,500V
10V -11,000 bis +11,000V
20V -22,000 bis +22,000V
50V -55,00 bis +55,00V
1-5V -5,500 bis +5,500V
Anzeige Analog-Daten
Min. Messspanne
0,200mV
0,50mV
1,00mV
2,00mV
5,0mV
0,0100V
0,0200V
0,050V
0,100V
0,200V
0,50V
0,050V
Min. Auflösung
0,001mV
0,01mV
0,01mV
0,01mV
0,1mV
0,0001V
0,0001V
0,001V
0,001V
0,001V
0,01V
0,001V
