Prüfung und Vorbereitung

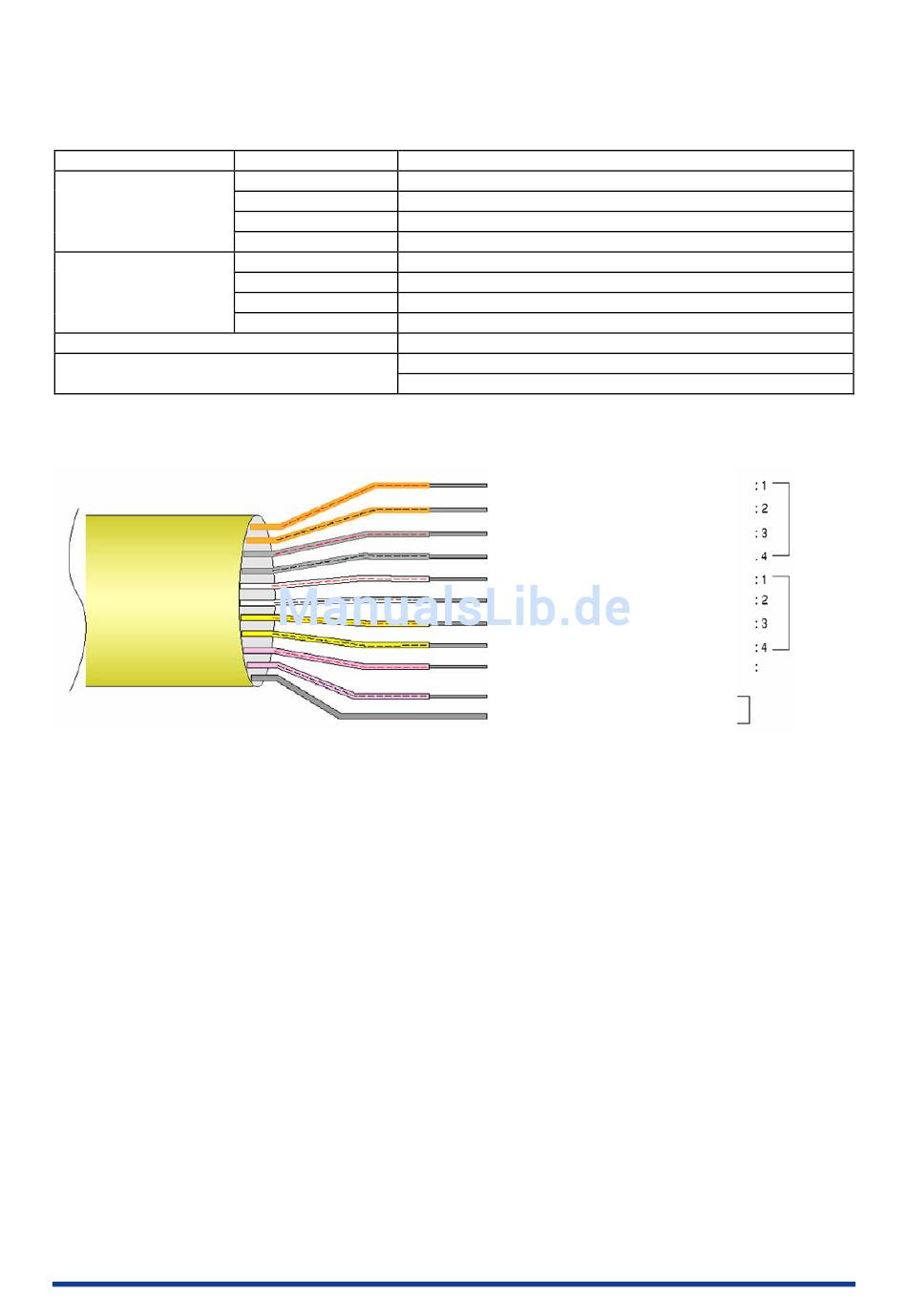

Verdrahtung
Die Kabelenden sind unisoliert. Nehmen Sie die Verdrahtung für die benötigten Funktionen vor.
Signalbezeichnung
Logik-/Impulsausgang

Alarmausgang

Triggereingang
GND (Masse)
*Umschalten zwischen Logik- und Impulseingang.
2-8
Kanalnummer
1 Orange mit gestrichelter roter Linie
2 Orange mit gestrichelter schwarzer Linie
3 Grau mit gestrichelter roter Linie
4 Grau mit gestrichelter schwarzer Linie
1 Weiß mit gestrichelter roter Linie
2 Weiß mit gestrichelter schwarzer Linie
3 Gelb mit gestrichelter roter Linie
4 Gelb mit gestrichelter schwarzer Linie
Rosa mit gestrichelter roter Linie
Rosa mit gestrichelter schwarzer Linie
Geschirmt
Adernfarbe
Orange mit gestrichelter roter Linie
Orange mit gestrichelter schwarzer Linie
Grau mit gestrichelter roter Linie
Grau mit gestrichelter schwarzer Linie
Weiß mit gestrichelter roter Linie
Weiß mit gestrichelter schwarzer Linie
Gelb mit gestrichelter roter Linie
Gelb mit gestrichelter schwarzer Linie
Rosa mit gestrichelter roter Linie
Rosa mit gestrichelter schwarzer Linie
Geschirmt
Logik-/Impuls-
eingang
Alarmausgang
Triggereingang
GND (Masse)
