Einstellungen und Messungen
Cursor Sync (Synchronisation
der Cursor) ...................................
Data Search
(Messdaten suchen) ....................

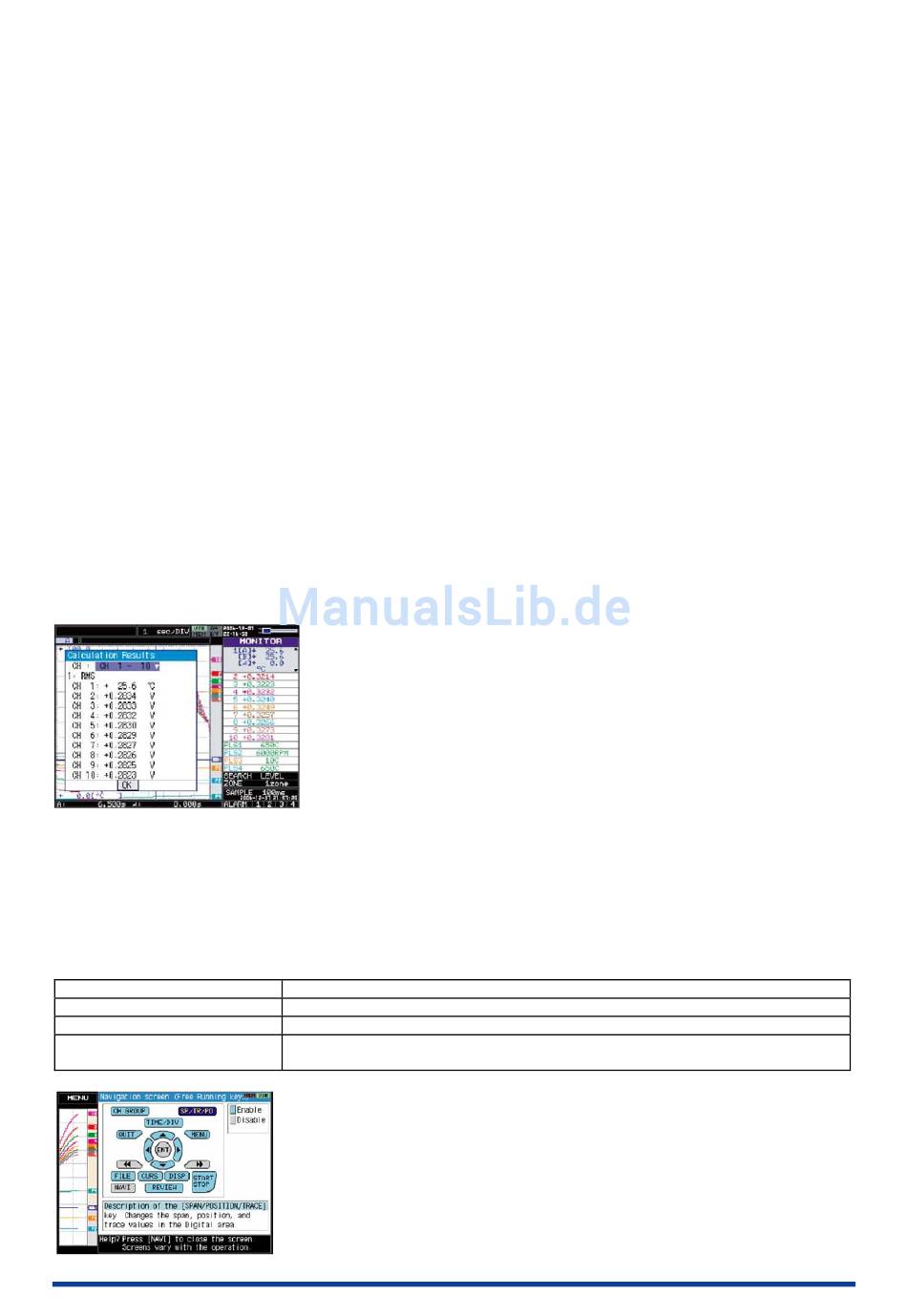

Statistische Berechnung der Daten zwischen den Cursorpositionen:
Die Berechnungsergebnisse werden für 10 Kanäle gleichzeitig angezeigt; die Anzeige kann auf eine weitere
Gruppe von 10 Kanälen umgeschaltet werden.
NAVI menu (Menü Navigation)
Das Navigationsmenü kann in den drei Betriebsarten "Free Running" (Freilauf), "Recording" (Datenauf-
zeichnung) und "Replay" (Datenwiedergabe) angezeigt werden.
Funktion
Open (Öffnen)
Close (Schließen)
Browse Explanation
(Beschreibung ansehen)
3-40
Verschiebt Cursor A und B gemeinsam. Cursor A ist dabei immer der
Ausgangspunkt.
Diese Funktion sucht entsprechend dem festgelegten Verfahren in
den aufgezeichneten Daten.
CH (Kanal): Hier wird der Kanal ausgewählt, dessen Daten durch-
sucht werden sollen.
Mode (Betriebsart): Hier wählen Sie den Suchmodus aus. Die Aus-
wahl ist abhängig vom Kanal, dessen Daten durchsucht werden
sollen.
(Für analoge Kanäle, Impuls und Logik)
• H: Aktivierung, wenn das Signal in den durchsuchten Daten auf
einen vorgegebenen Pegel angestiegen ist.
• L: Aktivierung, wenn das Signal in den durchsuchten Daten auf
einen vorgegebenen Pegel abgefallen ist.
(Für Alarm)
• Both (Beide): Aktivierung, wenn ein gesuchter Alarm ausgelöst
oder gelöscht wurde.
• H: Aktivierung, wenn ein gesuchter Alarm ausgelöst wurde.
• L: Aktivierung, wenn ein gesuchter Alarm gelöscht wurde.
Level (Pegel): Legt für analoge Kanäle und Impulskanäle den
gesuchten Pegel fest.
Function (Funktion):
Zum Öffnen des NAVI-Menüs die Taste NAVI drücken.
Zum Schließen des NAVI-Menüs die Taste NAVI drücken.
Beim Drücken einer aktiven Taste wird eine Beschreibung angezeigt.
Die Statistikberechnungen werden
für die Daten vorgenommen, die
sich zwischen den Cursorpositionen
befinden.
Für die Auswertung der Daten
zwischen den Cursorpositionen
stehen fünf Berechnungs-
möglichkeiten zur Verfügung, von
denen jeweils eine gewählt werden
kann. (Nähere Einzelheiten zu den
Funktionen siehe Seite 3-20.)
Beschreibung
