9.3

Anzeigen von Betondeckungsdaten

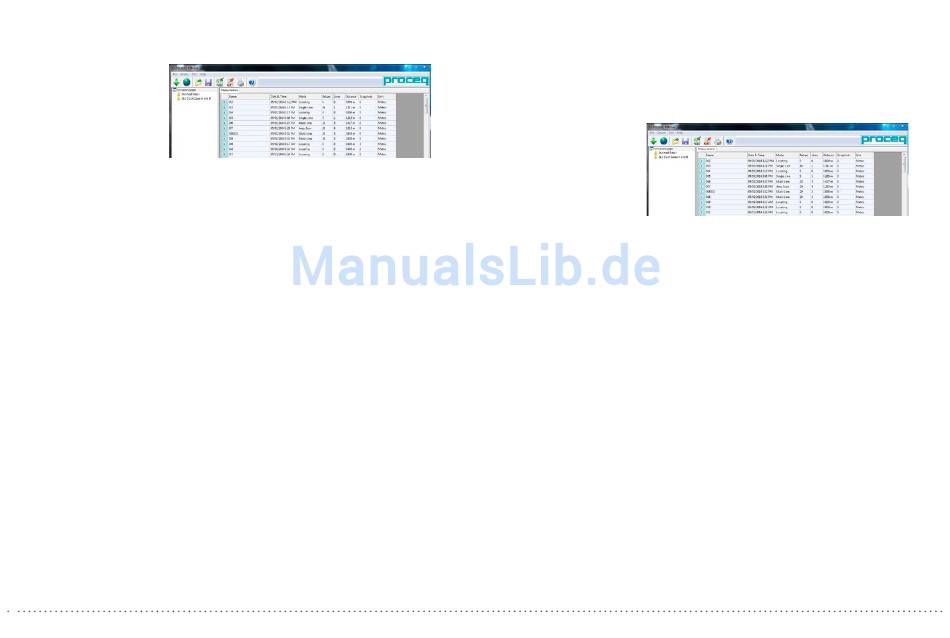

Die auf dem Profometer Touchscreen ausgewählten Daten werden am
Bildschirm angezeigt:
• Ordner anklicken,
um auf die darin
gespeicherten Da-
teien zuzugreifen
oder andere Datei-
en einzufügen.
• Zum Anzeigen weiterer Informationen auf den Doppelpfeil in der ers-
ten Spalte klicken:
Durch Klicken auf die Wörter in den entsprechenden Farben kann zwi-
schen den folgenden Ansichten gewechselt werden:
• Schnappschuss, Statistik, Linienscan, Mehrfachlinienscan, Flä-
chenscan und Kreuzlinienscan.
• In der Statistikansicht werden entweder die Ergebnisse für Scan-X
oder Scan-Y angezeigt (wenn die Messungen im Modus Kreuzlini-
enscan durchgeführt wurden).
• In der Linienansicht werden bei Messungen im Modus Kreuzlinienscan,
Mehrfachlinienscan und Flächenscan die Scan-X- und Scan-Y-Ergeb-
nisse für jeden durchgeführten Scan gesondert ausgewiesen. Zusätz-
lich kann die Anzeige der Betondeckungskurve, der Signalstärkekurve
oder keiner Kurve gewählt werden. Werden die Ergebnisse zusammen
mit der Betondeckungskurve oder Signalstärkenkurve dargestellt, dann
kann durch Setzen des Cursors auf einen Bewehrungsstab dessen Num-
mer, Betondeckung, Abstand und Durchmesser angezeigt werden. Per
Rechtsklick auf den Bewehrungsstab kann der Benutzer den eingestell-
ten Durchmesser aus-/einblenden oder ändern.
• In den Ansichten Mehrfachlinienscan und Kreuzlinienscan werden bei
den Messungen Betondeckung, Durchmesser und Signalstärke
angezeigt. Ist die Signalstärke eingestellt, kann Schärferstellen an-
geklickt und das Farbspektrum mit den Schiebereglern O und G an-
gepasst werden.
• Statistik Normal und DBV-Auswertung.
49
Einstellungen können geändert werden, ausser die in den Messmodi be-
nutzten wie Messbereiche, Schrägverlegte Bewehrungsstäbe, Zurück zum
Beginn einer neuen Linie, Linienhöhe und Rasterbreite.
9.4

Anzeigen von Korrosionsdaten

Die auf dem Profometer Touchscreen ausgewählten Daten werden am
Bildschirm angezeigt:
• Ordner anklicken,
um auf die darin
gespeicherten Da-
teien zuzugreifen
oder andere Datei-
en einzufügen.
Per Klick auf die Wörter in der entsprechenden Farbe kann zwischen der
Korrosionsscanansicht, der Häufigkeitsverteilungsansicht, der Summen-
häufigkeitsansicht, der Betonabtragplanansicht und dem Betonabtragplan
ASTM gewechselt werden. Weitere Erläuterungen siehe "4.2.4. Ansichten
zur Korrosionsdarstellung".
Folgende Einstellungen der Datenanzeige können bearbeitet werden (sie-
he "4.2.2. Korrosionseinstellungen"):
• Einheit
• Max. Potentialgrenzwert (höchster Wert)
• Min. Potentialgrenzwert (niedrigster Wert)
• Palette Potentialbereich
• Min. Passivgrenzwert
• Max. Aktivgrenzwert
