HINWEIS! Die Bestimmung des Stabdurchmessers ist nur bis
zu einer Maximaldeckung von ca. 63 mm (2,50") möglich.
Beim Messen eines Durchmessers nicht den Messbereich
Punktsonde verwenden
MM >75 mm
S
>3 "
2
S
S
1 1

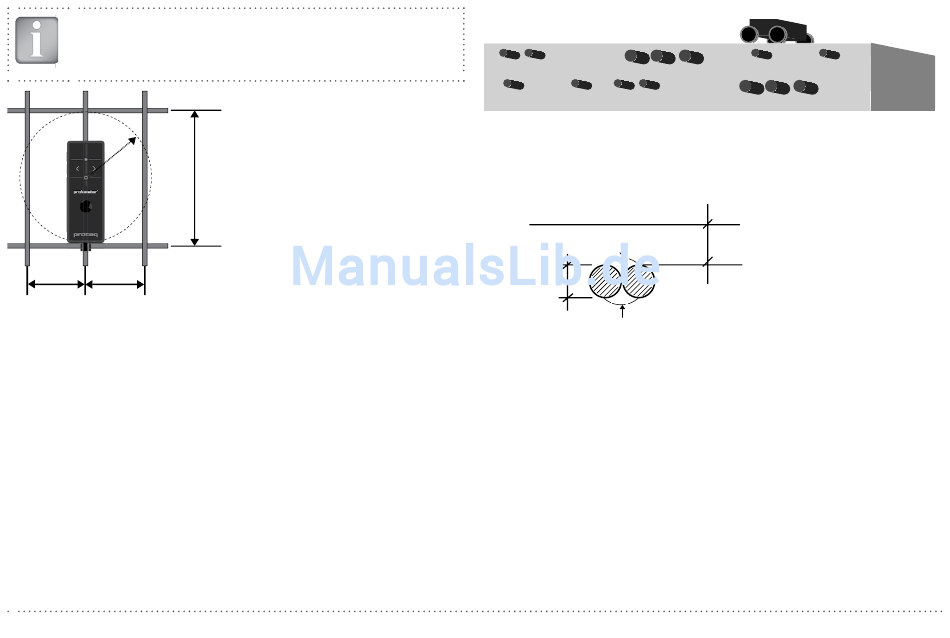

Abbildung 29: Mindestabstand für die Messung des Durchmessers
Die Messgenauigkeit bei der Bestimmung des Durchmessers ist eine kom-
plizierte Funktion der Grössen und Abstände der Bewehrungsstäbe in der
ersten und zweiten Lage. In der Praxis kann sie, wenn die Anforderungen
an den Mindestabstand erfüllt sind (siehe Abbildung 29, S
> 15 cm / 6" wie in den Technischen Daten angegeben), wie in den Techni-
schen Daten, also mit ±1 Stabgrösse, zusammengefasst werden.
Wird eine Einschätzung des Durchmessers für Statikzwecke benötigt,
empfiehlt es sich, zur Vorabprüfung der Homogenität eine Durchmes-
serschätzung mit dem Profometer 6 durchzuführen und zu definieren,
wie viele mögliche unterschiedliche Stabgrössen beteiligt sind. In diesem
Fall ist es ratsam, an allen unterschiedlichen Stellen direkt eine offene
Stelle zu begutachten.
Sind Bewehrungsstäbe in mehreren Lagen angeordnet, können die tiefer
liegenden Stäbe die Durchmessermessungen an den näher zur Oberfläche
liegenden Stäben beeinflussen, was die Ausgabe von zu hohen Messwer-
ten zur Folge haben kann (siehe Abbildung 30).
29
S > 5 cm / 2" (mit Nachbarstabkorrektur)
1
S > 13 cm / 5,2" (mit Nachbarstabkorrektur)
1
S > 15 cm / 6"
2
> 5 cm / 2", S
1
Abbildung 30: Mehrere Stablagen
In überlappenden Bereichen ist der gemessene Durchmesser im Allgemei-
nen 1,4-mal grösser als das tatsächliche Mass der einzelnen Bewehrungs-
stäbe (siehe Abbildung 31).
Tatsächlicher
Durchmesser D
r
D
Abbildung 31: Scheinbarer Durchmesser bei überlappenden Bewehrungs-
stäben
In beiden oben genannten Fällen oder allgemeiner immer dann, wenn die
2
Anforderungen an den Mindestabstand nicht erfüllt sind, ist für die Er-
mittlung korrekter Deckungswerte unabhängig von der tatsächlichen
Stabgrösse (dem scheinbaren Durchmesser) immer der Durchmesser
einzustellen, der mit dem Profometer 6 gemessen wurde.

Stabrichtung

Das stärkste Signal wird erzielt, wenn die Mittellinie (ML) der Sonde parallel
zu einem Stab ausgerichtet ist. Die ML E der Profometer 6 Sonde ist iden-
tisch mit ihrer Längsachse. Diese Eigenschaft hilft bei der Bestimmung der
Richtung der Bewehrungsstäbe durch langsames Drehen der Sonde und
Suchen des stärksten Signals.
C
D ~ 1,4 D
s r
D = Eingestellter Durchmesser
s
s
