Schnappschussansicht
Die Schnappschussansicht kann angezeigt werden, wenn zumindest ein
Durchmesser erfasst und in einem der Messmodi gespeichert wurde.
Die Deckungswerte werden als vertikale, massstäbliche Balken und die
Durchmesser als Zahl, jeweils in der gewählten Einheit, angezeigt. Die Min-
destbetondeckung wird in der Schnappschussansicht nicht angezeigt.

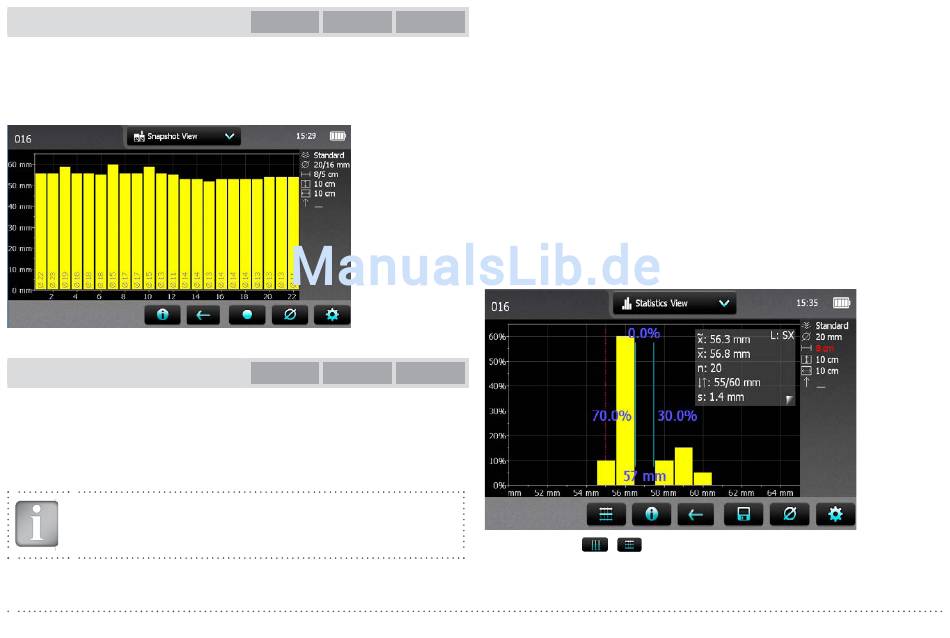

Abbildung 17: Schnappschussansicht
Statistikansicht
Die Statistikansicht kann für durchgeführte Messungen angezeigt werden,
die in einem der Messmodi gespeichert wurden. Aus dieser Anzeige geht
die statistische Berechnung der Deckungswerte hervor.
Bei Messungen im Modus Kreuzlinienscan wird für jede Lage unabhängig
eine Analyse der Deckungswerte vorgenommen. Daher gibt es jeweils eine
Statistikansicht für die Scanvorgänge in X- und Y-Richtung.
HINWEIS! In der Praxis sind nur die Deckungswerte und die
statistische Analyse der Bewehrungsstäbe der ersten Lage
(näher an der Oberfläche) von Interesse.
Auf der horizontalen Achse werden die Deckungswerte in der gewählten
Einheit angezeigt. Die vertikalen Balken zeigen den Prozentanteil der ent-
23
Profometer Profometer Profometer
600 630 AI 650 AI
Profometer Profometer Profometer
600
630 AI 650 AI
sprechenden gemessenen und gespeicherten Deckungswerte. Der ver-
tikale Cursorbalken kann zu jedem Deckungswert bewegt werden. Die
Zahl links vom Cursorbalken zeigt den Prozentanteil der gemessenen De-
ckungswerte, die niedriger sind als die aktuelle Cursorposition. Die Zahl
rechts vom Cursorbalken zeigt den Prozentanteil der gemessenen De-
ckungswerte, die höher sind als die aktuelle Cursorposition. Am Fuss des
Cursorbalkens wird der Deckungswert angezeigt, über dem Cursorbalken
wird der Prozentanteil der für diesen Wert gemessenen Deckungen ange-
zeigt. Die Mindestbetondeckung wird als vertikale, gestrichelte rote Linie
dargestellt (wenn ein Wert eingegeben wurde). Deckungen unterhalb des
Minimums werden als rote Balken angezeigt, Deckungen oberhalb des Mi-
nimums als gelbe Balken.
Es gibt zwei verschiedene Statistikansichten: Normal (siehe Abbildung 18)
und die DBV-Auswertung (siehe Abbildung 19). Auf das Fenster mit den
Statistikwerten tippen, um zwischen der normalen Ansicht und der DBV-
Auswertung zu wechseln.
In der Statistikansicht Normal werden die folgenden statistischen Werte angezeigt: Median,
Mittelwert, Anzahl der gemessenen Deckungswerte, niedrigster/höchster Wert, Standardabwei-
chung.
Durch Antippen von / kann zwischen den Ansichten für die X- und Y-Richtung
gewechselt werden (nur für Daten des Modus Kreuzlinienscan). Das aktuelle Fenster wird oben
rechts angezeigt (entweder Scanrichtung SX oder SY)
Abbildung 18: Normale Statistikansicht
