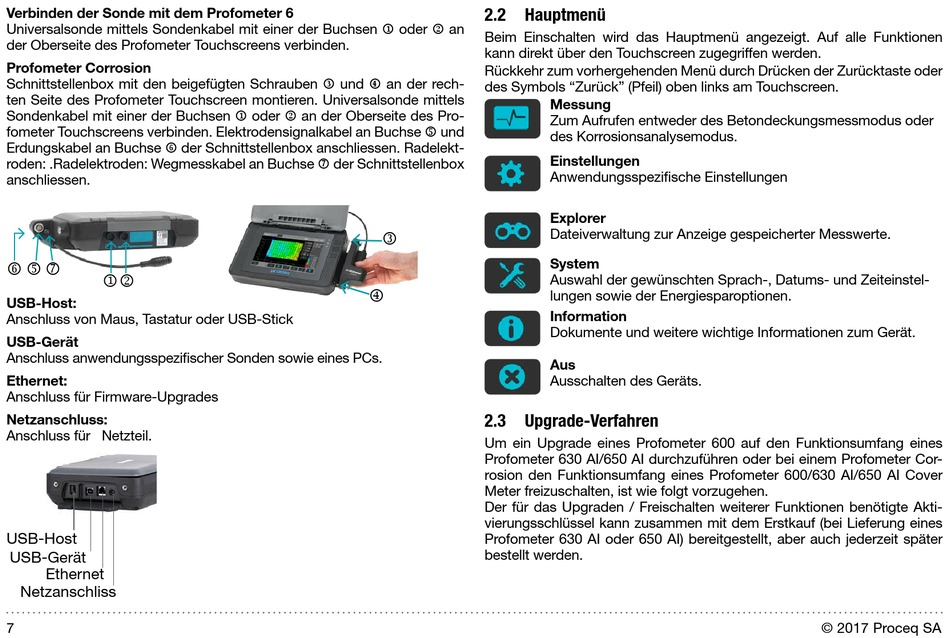

Verbinden der Sonde mit dem Profometer 6
Universalsonde mittels Sondenkabel mit einer der Buchsen oder an
der Oberseite des Profometer Touchscreens verbinden.
Profometer Corrosion
Schnittstellenbox mit den beigefügten Schrauben und an der rech-
ten Seite des Profometer Touchscreen montieren. Universalsonde mittels
Sondenkabel mit einer der Buchsen oder an der Oberseite des Pro-
fometer Touchscreens verbinden. Elektrodensignalkabel an Buchse und
Erdungskabel an Buchse der Schnittstellenbox anschliessen. Radelekt-
roden: .Radelektroden: Wegmesskabel an Buchse der Schnittstellenbox
anschliessen.
USB-Host:
Anschluss von Maus, Tastatur oder USB-Stick
USB-Gerät
Anschluss anwendungsspezifischer Sonden sowie eines PCs.
Ethernet:
Anschluss für Firmware-Upgrades
Netzanschluss:
Anschluss für Netzteil.
USB-Host
USB-Gerät
Ethernet
Netzanschliss
7
2.2
Hauptmenü
Beim Einschalten wird das Hauptmenü angezeigt. Auf alle Funktionen
kann direkt über den Touchscreen zugegriffen werden.
Rückkehr zum vorhergehenden Menü durch Drücken der Zurücktaste oder
des Symbols "Zurück" (Pfeil) oben links am Touchscreen.
2.3
Upgrade-Verfahren
Um ein Upgrade eines Profometer 600 auf den Funktionsumfang eines
Profometer 630 AI/650 AI durchzuführen oder bei einem Profometer Cor-
rosion den Funktionsumfang eines Profometer 600/630 AI/650 AI Cover
Meter freizuschalten, ist wie folgt vorzugehen.
Der für das Upgraden / Freischalten weiterer Funktionen benötigte Akti-
vierungsschlüssel kann zusammen mit dem Erstkauf (bei Lieferung eines
Profometer 630 AI oder 650 AI) bereitgestellt, aber auch jederzeit später
bestellt werden.
Messung
Zum Aufrufen entweder des Betondeckungsmessmodus oder
des Korrosionsanalysemodus.
Einstellungen
Anwendungsspezifische Einstellungen
Explorer
Dateiverwaltung zur Anzeige gespeicherter Messwerte.
System
Auswahl der gewünschten Sprach-, Datums- und Zeiteinstel-
lungen sowie der Energiesparoptionen.
Information
Dokumente und weitere wichtige Informationen zum Gerät.
Aus
Ausschalten des Geräts.
© 2017 Proceq SA
