Proceq PROFOMETER 6 Bedienungsanleitung Seite 25

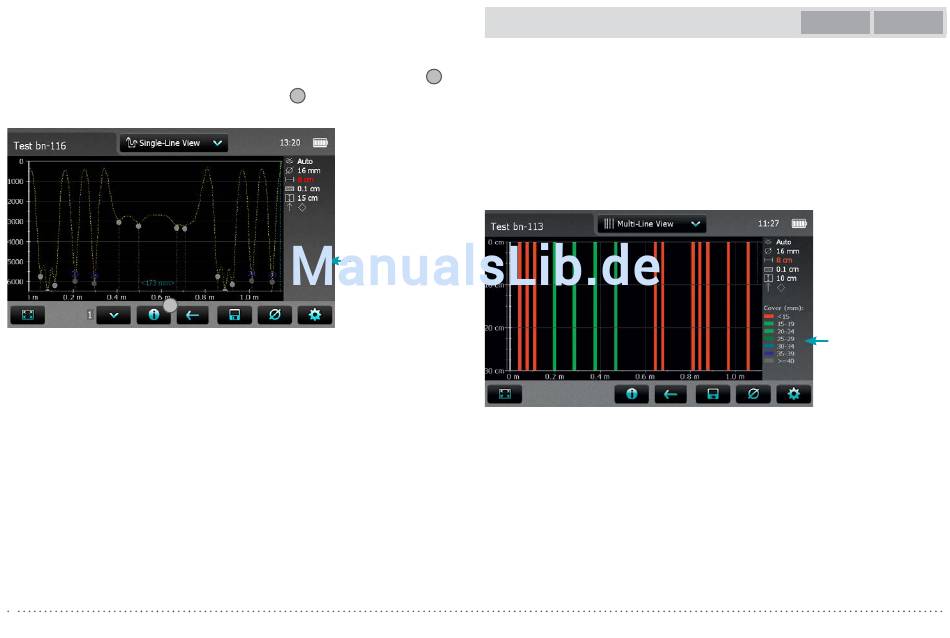

Abbildung 21 zeigt eine Linienansicht mit einer Signalstärkekurve (gestri-
chelte gelbe Linie). Die vertikale Achse zeigt die Signalstärke; deshalb wird
die Linie für die Mindestbetondeckung nicht angezeigt.
Es handelt sich um eine Linienansicht, die auf Messungen basiert, die in
der Mehrfachlinienansicht durchgeführt wurden, da sich in Position
1 auf die angezeigte Messreihe bezieht. Auf
sicht der nächsten Reihe anzuzeigen.
10
Abbildung 21: Linienansicht mit Signalstärkekurve
Die Abstände zwischen den Bewehrungsstäben sowie die Entfernungen
zwischen der Startlinie und dem ersten Bewehrungsstab und zwischen
dem letzten Bewehrungsstab und der Endlinie werden als Zahlen in der
gewählten Einheit angezeigt. Dies gilt jedoch nur, wenn der Abstand am
Bildschirm gross genug ist. Erfolgt keine Anzeige, Ansicht vergrössern, bis
die Zahlen dargestellt werden.
Für weitere Informationen, z. B. zur Änderung eines Durchmessers oder
zum Ausblenden eines Bewehrungsstabs, siehe Modus Linienscan in Ab-
schnitt "3.2.2. Messmodi für die Betondeckung". Zur Einstellung eines
neuen Durchmessers muss dieser unter Umständen zuerst im Modus Or-
tung an einer bestimmten Stelle des Objekts gemessen und anschliessend
manuell eingegeben werden.
25
die
10
tippen, um die Linienan-
10
Antippen für einen
Wechsel zwischen
den unterschiedlichen
Ansichten.
Mehrfachlinienansicht
Die Mehrfachlinienansicht kann nur angezeigt werden, wenn Messungen
im Modus Mehrfachlinienscan oder Flächenscan durchgeführt wurden.
Es handelt sich um eine Ansicht von oben, in der Regel von der ersten
Lage von Bewehrungsstäben. Auch eine Mehrfachlinienansicht der zwei-
ten Lage - der Hauptschicht von Säulen und Trägern – kann von Interesse
sein. Bewehrungsstäbe können in der entsprechenden Linienansicht aus-
und eingeblendet werden (siehe "3.2.2. Messmodi für die Betondeckung").
Ausgeblendete Bewehrungsstäbe werden dunkelgrau mit gestrichelten
Linien dargestellt. Ihre Betondeckungswerte werden in der Statistikansicht
nicht berücksichtigt.
Abbildung 22: Mehrfachlinienansicht mit angezeigten Deckungswerten
Profometer Profometer
630 AI 650 AI
Antippen für einen
Wechsel zwischen
den unterschiedlichen
Ansichten.
