3
Anzeige ausgewählter Einstellungen:
• Sondentyp
• Rasterabstand X
• Rasterabstand Y
• Rasterlimiten

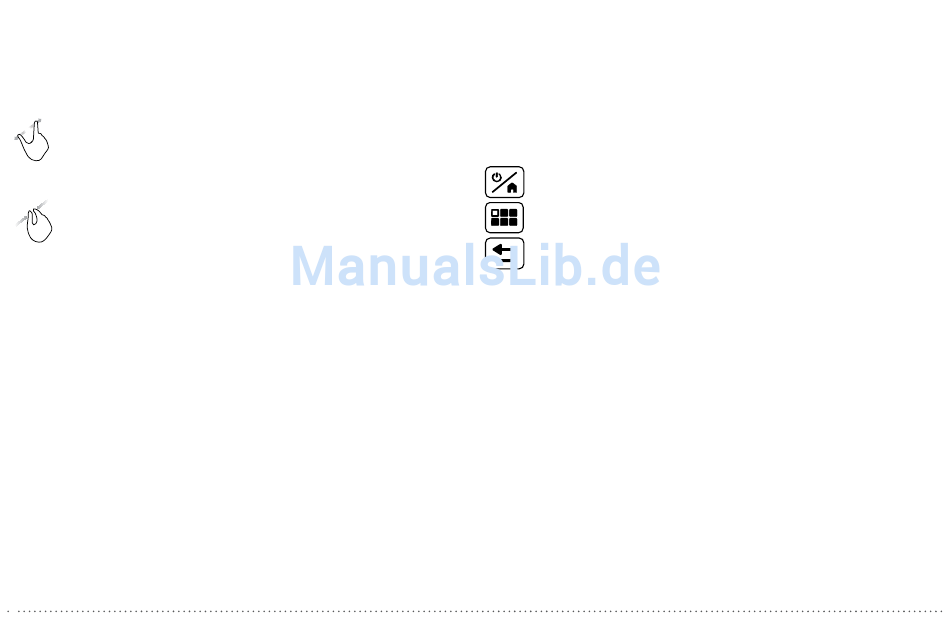

Die Darstellung der Messanzeige kann durch Auseinanderzie-
hen von Daumen und Zeigefinger auf dem Bildschirm vergrös-
sert werden. Diese Bewegung kann sowohl in horizontale als
auch in vertikale Richtung ausgeführt werden.
Die Darstellung der Messanzeige kann durch Zusammenziehen
von Daumen und Zeigefinger auf dem Bildschirm verkleinert
werden.
Das Bild kann durch Ziehen von links nach rechts verschoben
werden. Die mit den einzelnen Zellen verknüpften Potentialwer-
te können durch Zoomen auf das entsprechende Niveau ange-
zeigt werden.
4
Farbpalette der angezeigten Potentialwerte
5
Einstellungen: Wechselt in das Menü Einstellungen
6
Messung starten / stoppen
7
Messdaten speichern
8
Drehen der Sondenrichtung am Display innerhalb des ersten 1 m /
40 Inch einer neuen Linie (nur 4-Rad-Elektrode)
9
Richtungstaste: Zum Umschalten der Scanrichtung auf dem ersten
1 m / 40 Inch einer neuen Linie (Definition der Standardrichtung in den
Einstellungen für die nächste Linie unter „Richtung")
10 Zur nächsten Linie
11 Notizen bearbeiten/Zellenwerte bearbeiten/alle Werte zurück-
setzen: Zelle zum Bearbeiten antippen
12 Sondenposition und horizontaler Abstand vom Start
13 Aktuelle gemessene Potentialwerte
39
14 Abstand überspringen
15 Taste Überspringen
16 Leiste Geschwindigkeit: Grün, bis maximal vorgeschlagene Ge-
schwindigkeit von 1 m/s. Um die Gerätebedienung beim Messen zu
vereinfachen, können die Tasten „Messung starten/stoppen" (6) und
„Zur nächsten Linie" (10) zusätzlich auf die Hardkeys gelegt werden.
Um die Gerätebedienung beim Messen zu vereinfachen, können die
Speichertaste und die Richtungstasten zusätzlich auf die Hardkeys ge-
legt werden.
Messung starten / stoppen
Hardkey-Modus ein-/ausschalten (zum Bestätigen auf Bildschirm
tippen)
Zur nächsten Linie wechseln
Messprozess
Der Cursor startet standardmässig links oben im Bildschirm.
• Auf Taste 6 drücken und Messung entlang der ersten Linie beginnen:
Das Potential wird kontinuierlich gemessen, der niedrigste Wert in der
Zelle wird gespeichert.
• Die Cursorposition kann durch Antippen und Ziehen des Cursors oder
mit der Funktion Überspringen (siehe "3.2.2. Messmodi für die Betonde-
ckung") geändert werden.
• Am Ende der Linie auf 10 drücken. Der Cursor bewegt sich je nachdem,
was in den Einstellungen unter Richtung der nächsten Linie definiert ist,
in der Nullstellung oder in der aktuellen Stellung zur nächsten Linie.
• Am Anfang jeder Linie (für die ersten 100 cm bzw. 40") wird im Bild-
schirm mit vier blinkenden Pfeilen die Standardrichtung angezeigt, die
in der Einstellung Richtung der nächsten Linie definiert ist. Die Richtung
(Taste 9) und die Ausrichtung der Vier-Rad-Elektrode (Taste 8) können
manuell geändert werden.
• Nach den ersten 100 cm (40") wird die Linie ungeachtet der aktuellen
Drehrichtung des Rads automatisch in der eingestellten Richtung aus-
gerichtet.
