Modus Ortung
1

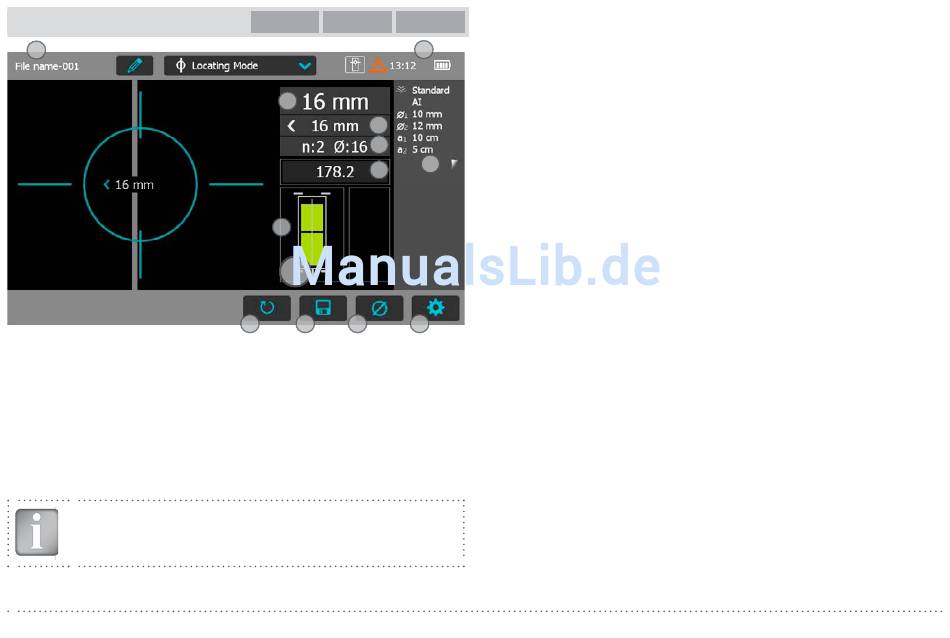

Abbildung 7: Modus Ortung
1
Dateiname: Dateiname eingeben und Enter drücken. Gespeicherte
Messungen werden unter diesem Dateinamen abgelegt. Erfolgen
mehrere Messungen unter demselben Dateinamen, werden diese au-
tomatisch durchnummeriert.
2
Sonde angeschlossen, aktuelle Uhrzeit, Ladezustand des Akkus
und bei Bedarf Warndreieck zur Nullung der Sonde: Anzeige nach 5
Minuten in Orange, nach 10 Minuten in Rot.
HINWEIS! Zur Nullung der Sonde auf das Dreieck tippen.
© 2017 Proceq SA
Profometer
Profometer
Profometer
600
630 AI
650 AI
2
8
9
10
11
12
F
7
6
5
4
3
Anzeige ausgewählter Einstellungen:
• Messbereich
• Art der Korrektur (Keine, AI, NRC, CAL)
• Grösse und Verteilung der Bewehrungsstäbe der 1. und 2. Lage
• Korrekturwert für Deckung (sofern eingestellt)
• Sondenrichtung X: Richtung nicht definiert
3
4
Einstellungen: Wechselt in das Menü Einstellungen
5
Stabdurchmesser: Messen des Stabdurchmessers
6
Speichern von Messdaten
7
Neustart: Alle Daten der aktuellen Messung werden gelöscht
8
Aktuelle Deckung
9
Abstand zum nächsten Bewehrungsstab
10 Anzahl / gemessener Durchmesser
11 Signalstärke
12 Spulenanzeige
Wenn möglich, immer zuerst die Bewehrungsstäbe der ersten Lage orten.
Bei einer Säule wären das z. B. die horizontalen Bügel.
ML E horizontal halten, vertikal auf oder ab bewegen, bis die Pfeil-LED
leuchtet. Nun zurückbewegen, bis die MM-LED leuchtet.
Nach der Ortung der ersten Lage der Bewehrung mit der zweiten Lage
fortfahren.
• MC (C oder D je nach eingestelltem Messbereich) über der Mittelli-
nie zwischen zwei Stäben der ersten Lage positionieren, z. B. an einer
Säule Sonde so halten, dass die ML vertikal verläuft, und Sondenwa-
gen vertikal bewegen, bis beide Rechtecke des Sondensymbols 12
grün und gleich gross sind. Sind die Spulenrechtecke 12 unterschied-
^, v, <, >: auf einer vertikalen Wand, Sondenkopf
nach oben, unten, links, rechts
_, ˉ: auf einer horizontalen Oberfläche, auf einer
Untersicht
