Häufigkeitsverteilungsansicht

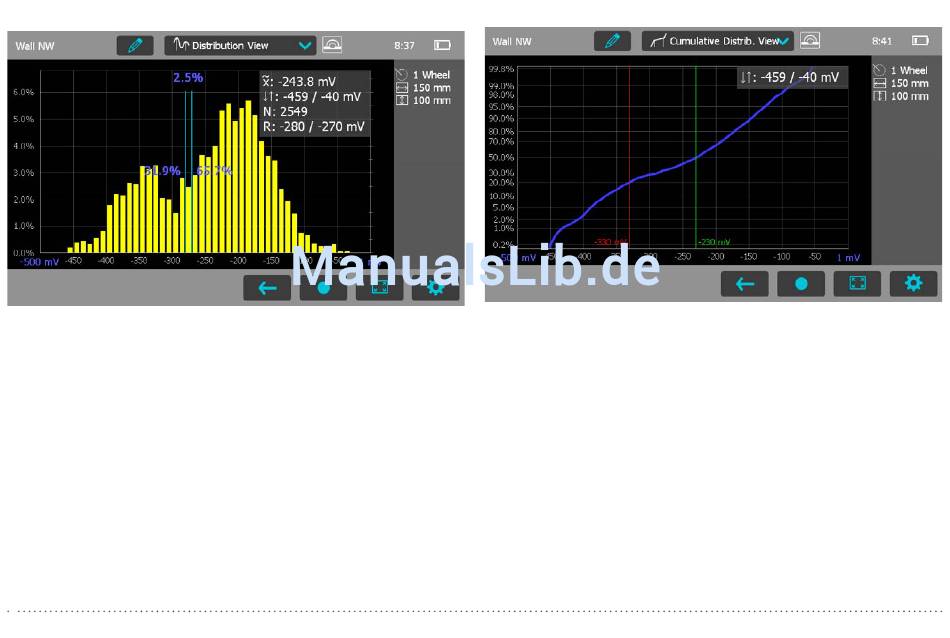

Abbildung 39: Häufigkeitsverteilungsansicht
Auf der horizontalen Achse werden die Potentialwerte dargestellt. Die
vertikalen Balken zeigen den Prozentanteil der entsprechenden gemesse-
nen und gespeicherten Potentialwerte. Die horizontale Skala kann mit der
Zoom-Taste angepasst werden. Der vertikale Cursorbalken kann zu jedem
Deckungswert bewegt werden. Die Zahl links vom Cursorbalken zeigt den
Prozentanteil der Messwerte, die niedriger als die aktuelle Cursorposition
sind, während der Wert rechts den Prozentanteil der Messwerte angibt,
die höher als die aktuelle Cursorposition sind. Oben rechts werden der
Median, der niedrigste und der höchste Wert zusammen mit der Anzahl
der Messungen und dem aktuellen, mit dem vertikalen Cursor eingestellten
Intervall angezeigt.
41
Summenhäufigkeitsansicht
Abbildung 40: Summenhäufigkeitsansicht
Mit dem kumulativen Verteilungsdiagramm werden die aktiven und passi-
ven Potentialgrenzen ermittelt, die zur Unterscheidung der aktiv korrodie-
renden von den passiven Bereichen dienen, in denen keine Korrosion zu
vermuten ist, und die sich so auf den Betonabtragplan auswirken.
Wenn die Testfläche sowohl aktiv korrodierende als auch passive Beweh-
rungsstäbe umfasst, weist die Kurve typischerweise eine Region mit einem
geringeren (flacheren) Gradienten auf. Die beiden Punkte, an denen sich
der Gradient ändert, können im Bildschirm durch Verschieben der beiden
vertikalen Cursor markiert werden. Der rote Cursor definiert den erwarteten
maximalen (positivsten) Potentialwert der aktiven Verteilung.
Der grüne Cursor definiert das minimale (negativste) Potential der passiven
Verteilung.
Im Bereich des linken (negativsten) geraden Abschnitts ist eine aktive Kor-
rosion zu vermuten.
