Automatisch speichern
Ist diese Einstellung gewählt, werden Messwerte < -50mV auto-
matisch erfasst, sobald sich der Wert stabilisiert hat. Ist keine au-
tomatische Messung gewählt, sind die Werte manuell zu erfassen.
In beiden Fällen sind Werte > -50mV manuell zu erfassen.

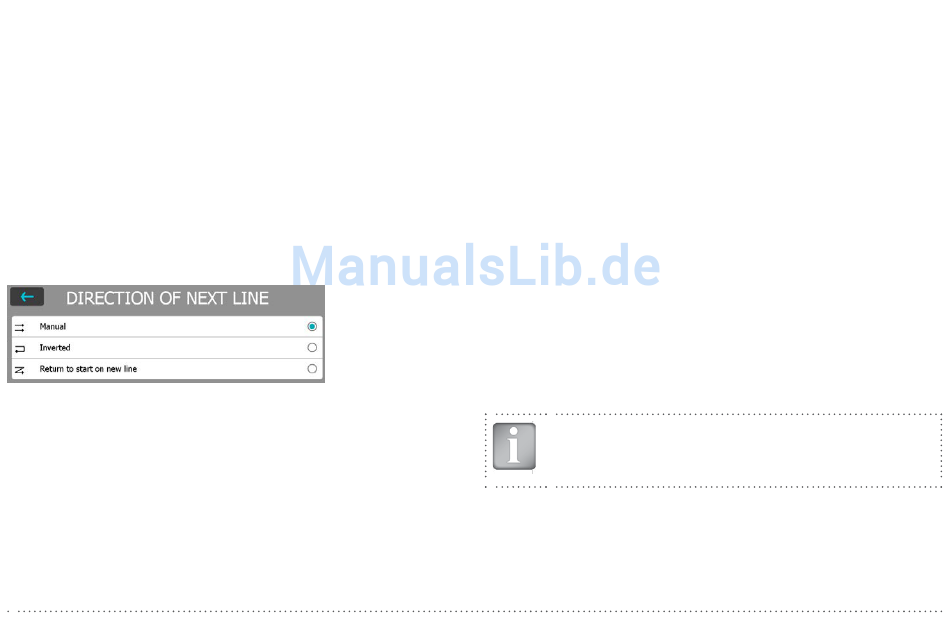

Richtung der nächsten Linie
• Manuell wählen, wenn die nächste Messlinie an derjenigen x-Koordi-
nate beginnen soll, an welcher die vorhergehende Messung geendet
hat und die Messung in die gleiche Richtung weitergehen soll
• Umgekehrt wählen, wenn die nächste Messlinie an derjenigen x-
Koordinate beginnen soll, an welcher die vorhergehende Messung
geendet hat und die Messung in die entgegengesetzte Richtung wei-
tergehen soll
Zurück zum Beginn einer neuen Linie wählen, wenn die nächste
•
Messlinie an der Anfangsposition beginnen und die Messung in die
gleiche Richtung weitergehen soll
Zu Beginn jeder Messlinie (erste 100 cm / 40 Zoll) wird die zuvor definierte
Messrichtung mit vier blinkenden Zeigern dargestellt. Der Benutzer kann
die Messrichtung jederzeit manuell ändern (siehe 4.2.3).
Max. Potentialgrenzwert (höchster Wert)
Definition des höchsten (positivsten) Potentialwerts, der mit der Anzeige-
farbpalette verknüpft ist.
Min. Potentialgrenzwert (niedrigster Wert)
Definition des niedrigsten (negativsten) Potentialwerts, der mit der Anzei-
gefarbpalette verknüpft ist.
© 2017 Proceq SA
Palette Potentialbereich
Mehrfarbig / Rot / Blau / Grau
Min. passiver Grenzwert
Definition des niedrigsten (negativsten) Potentialwerts, der mit einem pas-
siven, nicht korrodierenden Bereich verknüpft ist. Wird in der Summen-
häufigkeitsansicht als grüner vertikaler Cursor dargestellt und definiert die
Bereiche, die in der Betonabtragplanansicht grün angezeigt werden (siehe
"4.2.4. Ansichten zur Korrosionsdarstellung").
Max. aktiver Grenzwert
Definition des höchsten (positivsten) Potentialwerts, der mit einem aktiv
korrodierenden Bereich verknüpft ist. Wird in der Summenhäufigkeitsan-
sicht als roter vertikaler Cursor dargestellt und definiert die Bereiche, die in
der Betonabtragplanansicht rot angezeigt werden (siehe "4.2.4. Ansichten
zur Korrosionsdarstellung").
Halbzellenlösung
Cu/CuSO (Kupfer/Kupfersulfat) oder Ag/AgCl (Silber/Silberchlorid). Kenn-
4
zeichnung, die mit der Datei verknüpft ist und in der Profometer Link Soft-
ware angezeigt wird.
4.2.3. Modus Korrosionsscan
Wenn an der Plattform die Schnittstellenbox angeschlossen ist, ist der ein-
zige verfügbare Messmodus der Korrosionsscan. Das Messfenster und die
angezeigten Einstellungen hängen davon ab, ob eine Stab- oder Radelek-
trode als Sondentyp gewählt ist.
HINWEIS! Sollen die Messdaten gespeichert werden, ist ein
Ordner im Explorer anzulegen (siehe "5. Explorer Dokumen-
tenbearbeitung") und zu prüfen, ob der korrekte Ordner aus-
gewählt wurde.
