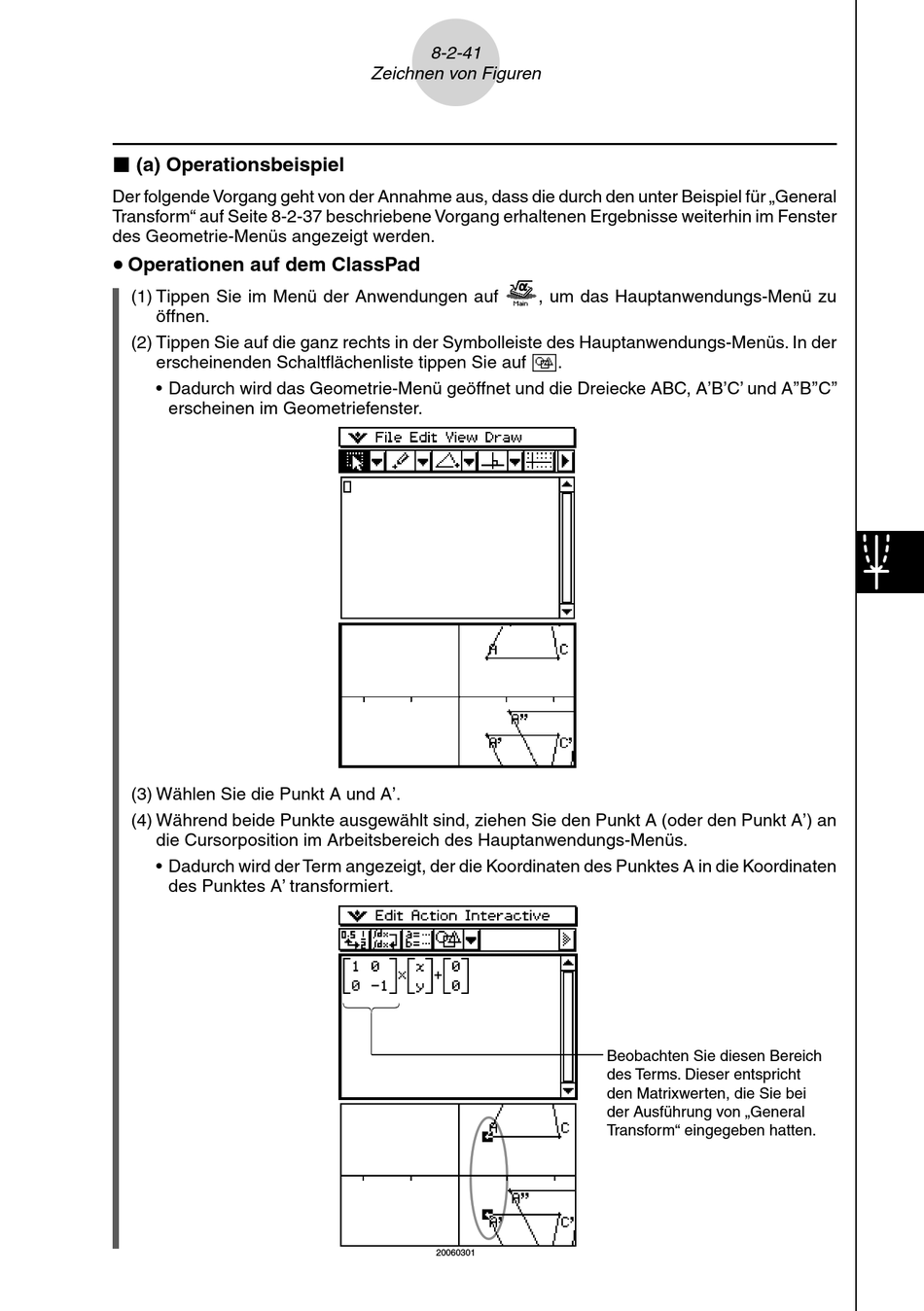

k (a) Operationsbeispiel
Der folgende Vorgang geht von der Annahme aus, dass die durch den unter Beispiel für „General
Transform" auf Seite 8-2-37 beschriebene Vorgang erhaltenen Ergebnisse weiterhin im Fenster
des Geometrie-Menüs angezeigt werden.
u Operationen auf dem ClassPad
(1) Tippen Sie im Menü der Anwendungen auf J, um das Hauptanwendungs-Menü zu
öffnen.
(2) Tippen Sie auf die ganz rechts in der Symbolleiste des Hauptanwendungs-Menüs. In der
erscheinenden Schaltfl ächenliste tippen Sie auf 3.
• Dadurch wird das Geometrie-Menü geöffnet und die Dreiecke ABC, A'B'C' und A''B''C''
erscheinen im Geometriefenster.
(3) Wählen Sie die Punkt A und A'.
(4) Während beide Punkte ausgewählt sind, ziehen Sie den Punkt A (oder den Punkt A') an
die Cursorposition im Arbeitsbereich des Hauptanwendungs-Menüs.
• Dadurch wird der Term angezeigt, der die Koordinaten des Punktes A in die Koordinaten
des Punktes A' transformiert.
8-2-41
Zeichnen von Figuren
20060301
Beobachten Sie diesen Bereich
des Terms. Dieser entspricht
den Matrixwerten, die Sie bei
der Ausführung von „General
Transform" eingegeben hatten.
