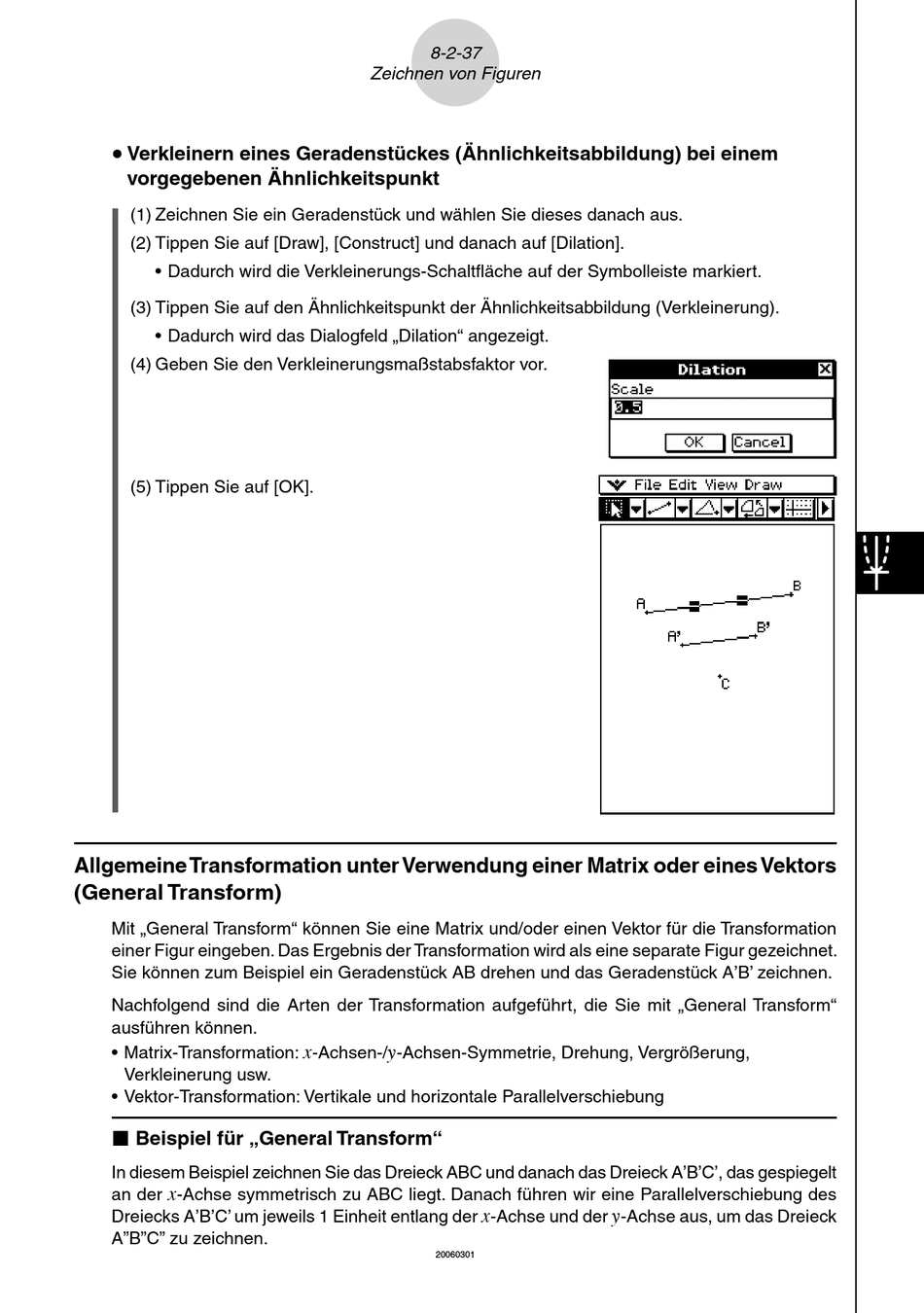

u Verkleinern eines Geradenstückes (Ähnlichkeitsabbildung) bei einem
vorgegebenen Ähnlichkeitspunkt
(1) Zeichnen Sie ein Geradenstück und wählen Sie dieses danach aus.
(2) Tippen Sie auf [Draw], [Construct] und danach auf [Dilation].
• Dadurch wird die Verkleinerungs-Schaltfl äche auf der Symbolleiste markiert.
(3) Tippen Sie auf den Ähnlichkeitspunkt der Ähnlichkeitsabbildung (Verkleinerung).
• Dadurch wird das Dialogfeld „Dilation" angezeigt.
(4) Geben Sie den Verkleinerungsmaßstabsfaktor vor.
(5) Tippen Sie auf [OK].
Allgemeine Transformation unter Verwendung einer Matrix oder eines Vektors
(General Transform)
Mit „General Transform" können Sie eine Matrix und/oder einen Vektor für die Transformation
einer Figur eingeben. Das Ergebnis der Transformation wird als eine separate Figur gezeichnet.
Sie können zum Beispiel ein Geradenstück AB drehen und das Geradenstück A'B' zeichnen.
Nachfolgend sind die Arten der Transformation aufgeführt, die Sie mit „General Transform"
ausführen können.
• Matrix-Transformation:
Verkleinerung usw.
• Vektor-Transformation: Vertikale und horizontale Parallelverschiebung
k Beispiel für „General Transform"
In diesem Beispiel zeichnen Sie das Dreieck ABC und danach das Dreieck A'B'C', das gespiegelt
x
an der
-Achse symmetrisch zu ABC liegt. Danach führen wir eine Parallelverschiebung des
Dreiecks A'B'C' um jeweils 1 Einheit entlang der
A"B"C" zu zeichnen.
8-2-37
Zeichnen von Figuren
x
y
-Achsen-/
-Achsen-Symmetrie, Drehung, Vergrößerung,
20060301
x
y
-Achse und der
-Achse aus, um das Dreieck
