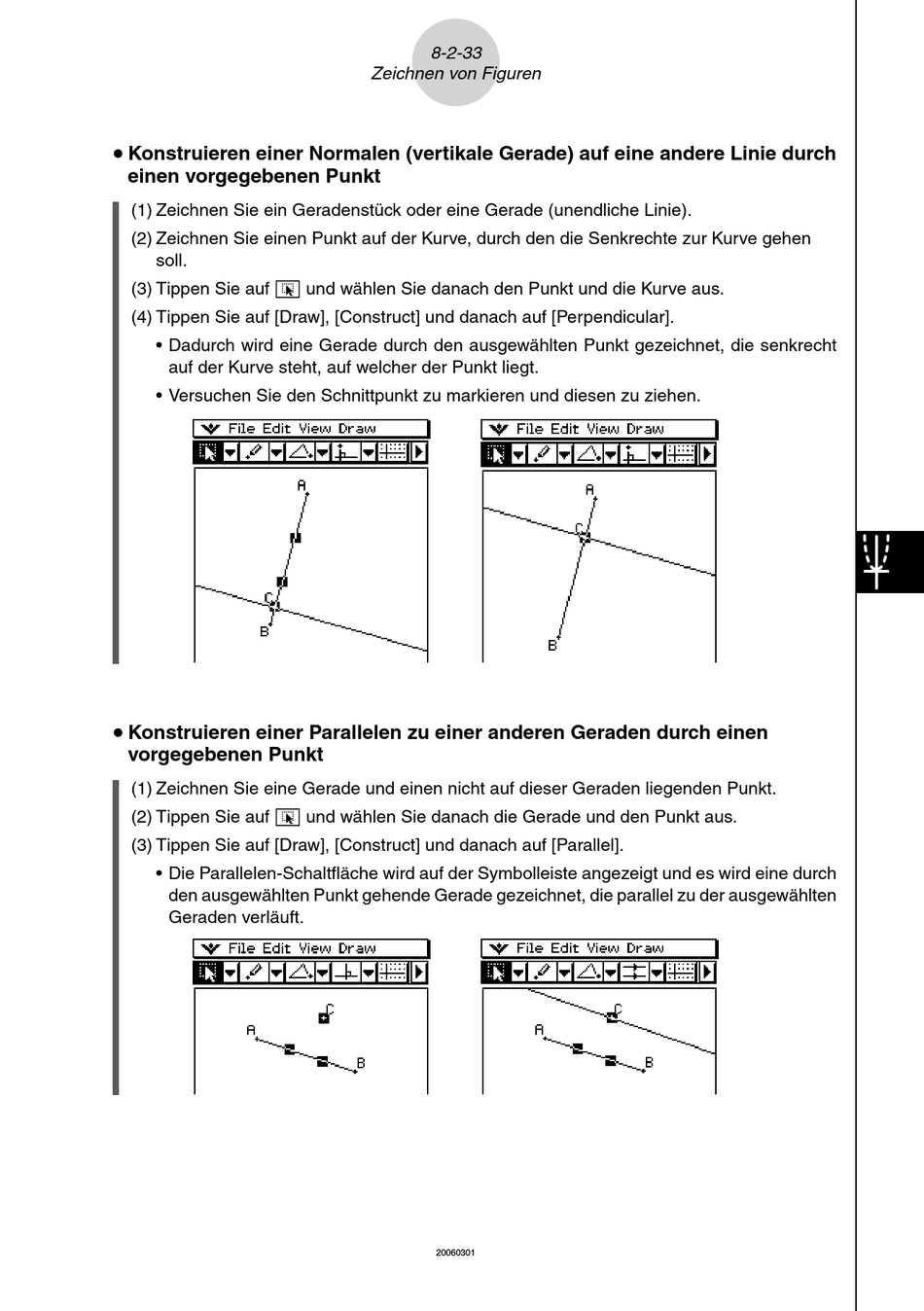

u Konstruieren einer Normalen (vertikale Gerade) auf eine andere Linie durch
einen vorgegebenen Punkt
(1) Zeichnen Sie ein Geradenstück oder eine Gerade (unendliche Linie).
(2) Zeichnen Sie einen Punkt auf der Kurve, durch den die Senkrechte zur Kurve gehen
soll.
(3) Tippen Sie auf G und wählen Sie danach den Punkt und die Kurve aus.
(4) Tippen Sie auf [Draw], [Construct] und danach auf [Perpendicular].
• Dadurch wird eine Gerade durch den ausgewählten Punkt gezeichnet, die senkrecht
auf der Kurve steht, auf welcher der Punkt liegt.
• Versuchen Sie den Schnittpunkt zu markieren und diesen zu ziehen.
u Konstruieren einer Parallelen zu einer anderen Geraden durch einen
vorgegebenen Punkt
(1) Zeichnen Sie eine Gerade und einen nicht auf dieser Geraden liegenden Punkt.
(2) Tippen Sie auf G und wählen Sie danach die Gerade und den Punkt aus.
(3) Tippen Sie auf [Draw], [Construct] und danach auf [Parallel].
• Die Parallelen-Schaltfl äche wird auf der Symbolleiste angezeigt und es wird eine durch
den ausgewählten Punkt gehende Gerade gezeichnet, die parallel zu der ausgewählten
Geraden verläuft.
8-2-33
Zeichnen von Figuren
20060301
