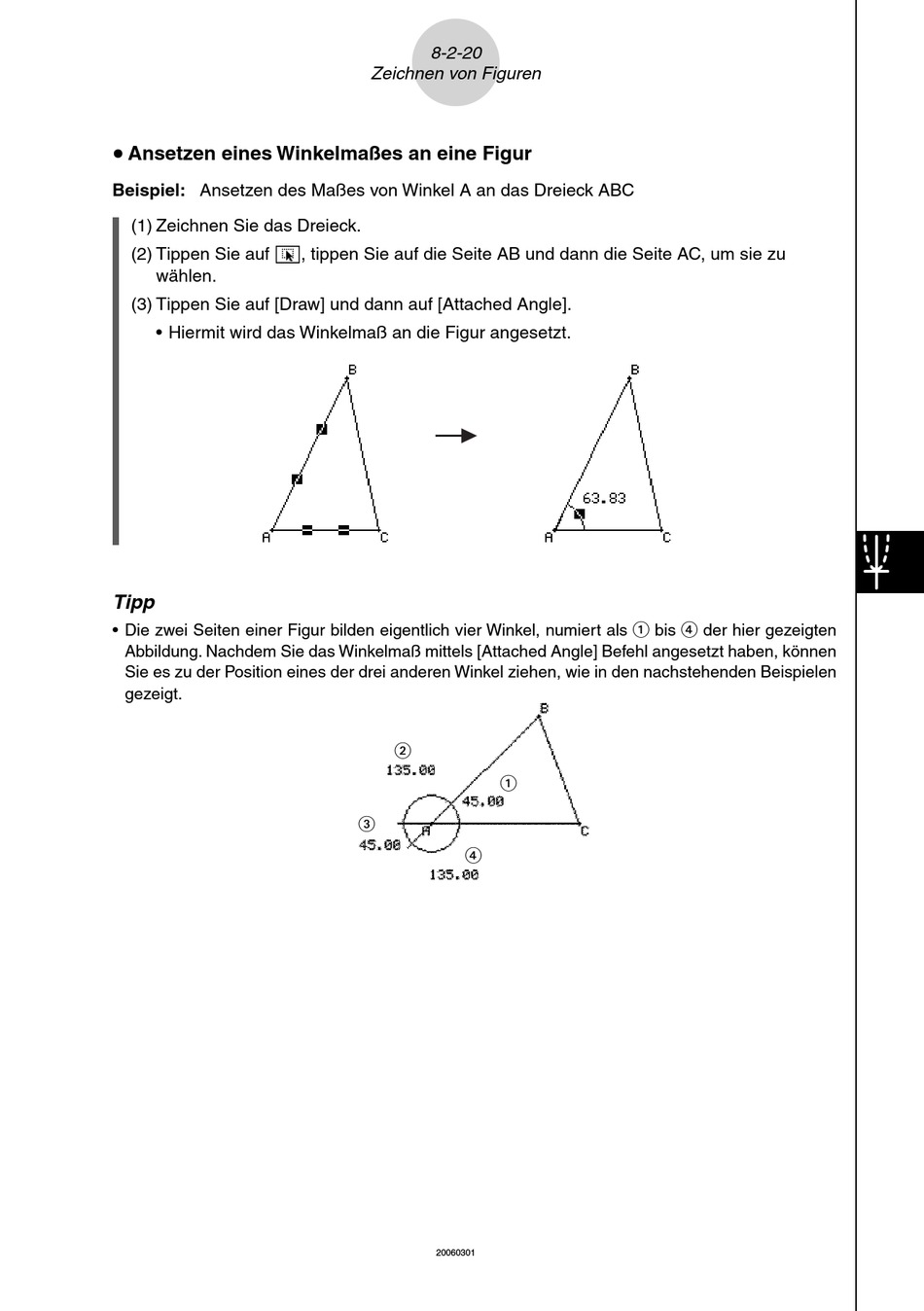

u Ansetzen eines Winkelmaßes an eine Figur
Beispiel: Ansetzen des Maßes von Winkel A an das Dreieck ABC
(1) Zeichnen Sie das Dreieck.
(2) Tippen Sie auf G, tippen Sie auf die Seite AB und dann die Seite AC, um sie zu
wählen.
(3) Tippen Sie auf [Draw] und dann auf [Attached Angle].
• Hiermit wird das Winkelmaß an die Figur angesetzt.
Tipp
• Die zwei Seiten einer Figur bilden eigentlich vier Winkel, numiert als
Abbildung. Nachdem Sie das Winkelmaß mittels [Attached Angle] Befehl angesetzt haben, können
Sie es zu der Position eines der drei anderen Winkel ziehen, wie in den nachstehenden Beispielen
gezeigt.
8-2-20
Zeichnen von Figuren
20060301
