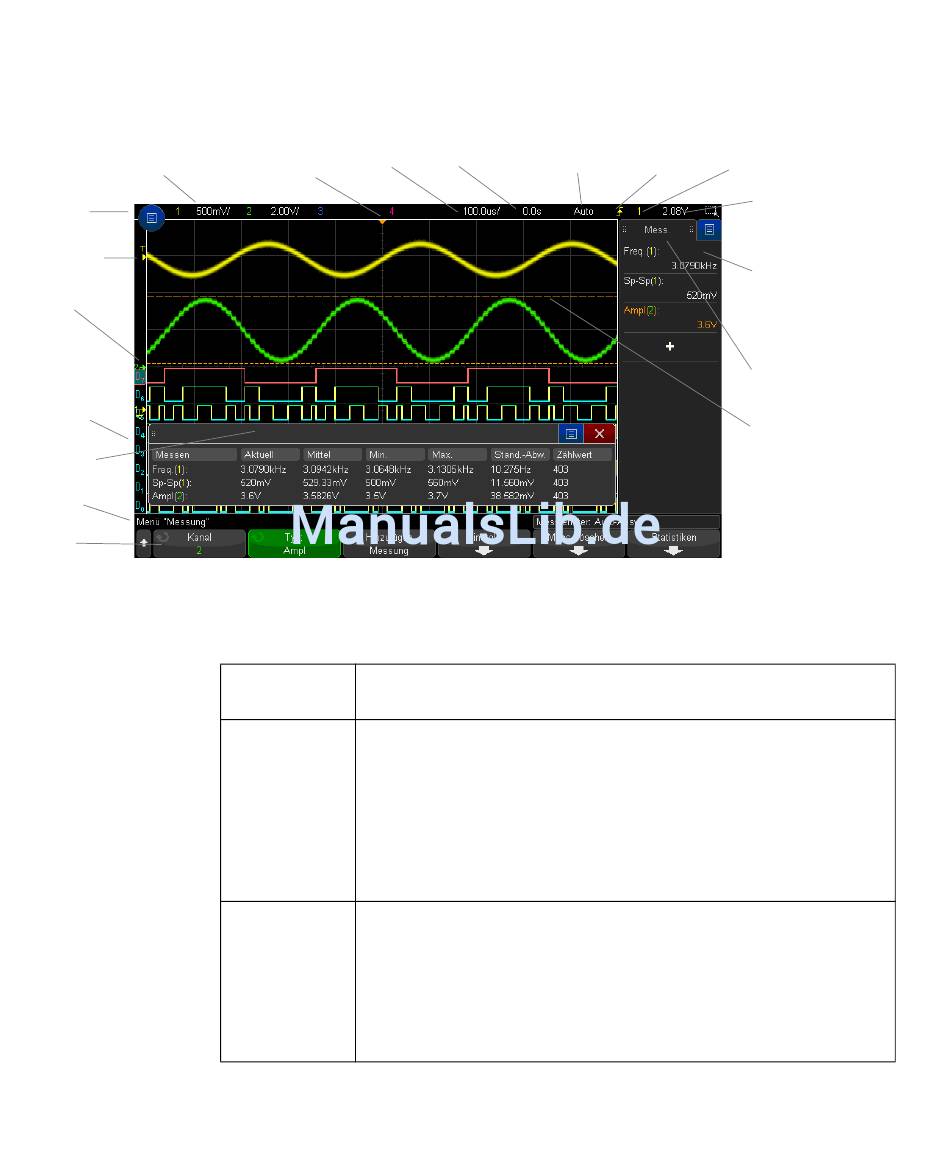

Abbildung 1 Verstehen der Anzeige
Statuszeile
Die oberste Zeile des Displays enthält vertikale und horizontale Daten sowie
Informationen über die Triggerkonfiguration.
Display-Bereich
Der Display-Bereich enthält die erfassten Wellenformen, Kanalbezeichnungen
sowie die Anzeigen für analoge Trigger und Null-Linie. Die Daten jedes
Analogkanals werden in unterschiedlichen Farben angezeigt.
Die Signaldaten werden in 256 verschiedenen Intensitätsstufen angezeigt.
Weitere Informationen über die Anzeige von Signaldaten finden Sie unter
legen Sie die Wellenformintensität fest"
Weitere Informationen über die Display-Betriebsarten finden Sie in
"Display-Einstellungen," ab Seite 159.
Informationen in
Der Informationsbereich in der Setienleiste kann Übersichten, Cursor,
der Seitenleiste
Messungen oder Digitalvoltmeter-Informationsdialoge enthalten. Ebenso
und Bereich mit
werden hier Dialoge zur Navigation und Steuerung angezeigt.
Steuerelementen
Weitere Informationen siehe:
"Informationen oder Steuerelemente in der Seitenleiste
auswählen"
"Seitenleisten-Dialogfelder durch Ziehen lösen"
Verzögerungs-
Status
zeit
Start/Stopp
auf Seite 52
Erste Schritte
Trigger-
Trigger-
typ
quelle
Triggerpegel
bzw. digitaler
Schwellenwert
Informationen in
der Seitenleiste
und Bereich mit
Steuerelementen
Messungen
Cursor
definierende
Messung
auf Seite 159.
Kapitel
auf Seite 53
