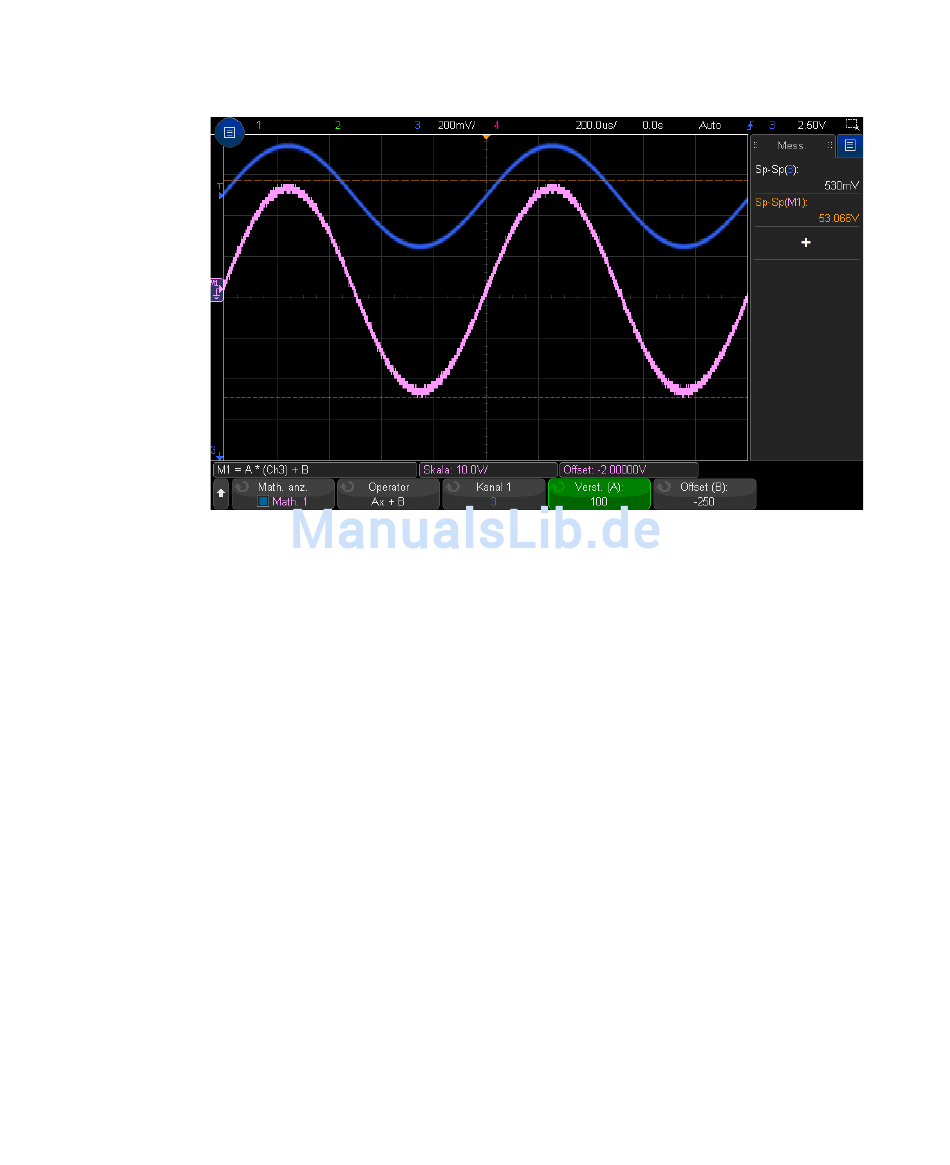

Abbildung 12Beispiel für Ax + B
Geben Sie mit dem Softkey Verst. (A) die Verstärkung an.
Geben Sie mit dem Softkey Offset (B) den Offset an.
Die Ax + B-Funktion unterscheidet sich von der mathematischen
Vergrößerungs-Visualisierungsfunktion darin, dass die Ausgabe sich
voraussichtlich von der Eingabe unterscheidet.
Siehe auch •

Quadrat

Die Quadratwurzelfunktion berechnet die Quadratwurzel der ausgewählten Quelle
Punkt um Punkt und zeigt die Ergebnisse an.
Drücken Sie den Softkey Quelle, um die Signalquelle auszuwählen.
Siehe auch •
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
"Vergrößern" auf Seite 125
"Quadratwurzel" auf Seite 118
Mathematische Wellenformen
5
119
