24
CAN/LIN-Triggerung und serielle Dekodierung
2 Drücken Sie den Softkey Seriell, drehen Sie den Eingabedrehknopf für die
3 Drücken Sie den Softkey Mod us. Wählen Sie anschließend den Triggertyp CAN

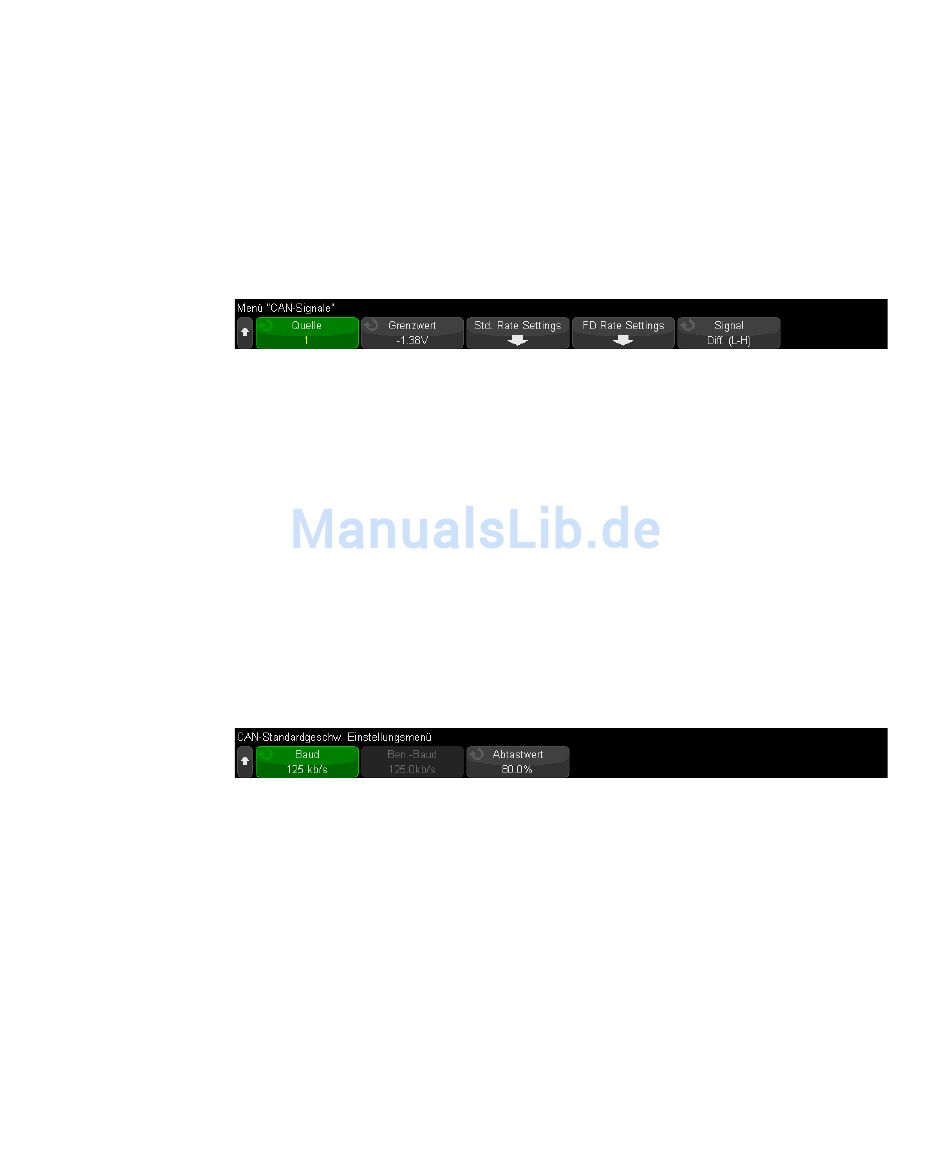

4 Drücken Sie den Softkey Signale, um das Menü CAN-Signale zu öffnen.
5 Drücken Sie Quelle. Wählen Sie anschließend den Kanal für das CAN-Signal
6 Drücken Sie den Softkey Grenzwert. Drehen Sie anschließend den
7 Drücken Sie den Softkey Std. Geschw.-Einstellungen, um das Einstellungsmenü
402
Auswahl von Seriell 1 oder Seriell 2 und drücken Sie den Softkey erneut, um
die Dekodierung zu aktivieren.
aus.
aus.
Die Bezeichnung für den CAN-Quellkanal wird automatisch zugewiesen.
Eingabedrehknopf zum Auswählen des Grenzwert-Spannungspegels für das
CAN-Signal.
Der Grenzwert-Spannungspegel wird bei der Dekodierung verwendet und als
Triggerpegel eingesetzt, wenn der Triggertyp auf den ausgewählten seriellen
Steckplatz für die Dekodierung festgelegt wird.
CAN-Standardgeschw. zu öffnen.
a Drücken Sie den Softkey Baud. Drehen Sie anschließend den
Eingabedrehknopf zum Auswählen der Baudrate, die Ihrem CAN-Bussignal
entspricht.
Die CAN-Baudrate kann in 100 -bit/s-Schritten auf einen vordefinierten
Baudratenwert von 10 kbit/s bis zu 5 Mbit/s oder eine benutzerdefinierte
Baudrate von 10,0 kbit/s bis 4 Mbit/s eingestellt werden. Benutzerdefinierte
Baudraten in Bruchteilen zwischen 4 Mbit/s und 5 Mbit/s sind nicht
gestattet.
Die Standard-Baudrate ist 125 kb/s (125 Kbit/s).
