5
Mathematische Wellenformen
• Tastgrad
• Anstiegszeit
• Abfallzeit
Verwenden Sie den Softkey Schwellenwerte, um Menü Messungsgrenzwert zu
öffnen. Siehe
Wenn eine Messung für einen Teil der Wellenform nicht vorgenommen werden
kann, ist das Trendfunktionsergebnis eine Lücke (d.h. kein Wert), bis eine Messung
wieder möglich ist.

Chart Logic Bus Timing

Die Funktion Chart Logic Bus Timing zeigt Busdatenwerte als analoge Wellenform
(wie eine D/A-Konvertierung) an. Wenn der Buswert wechselt, ist die
Funktionsausgabe der letzte stabile Wert des Busses.

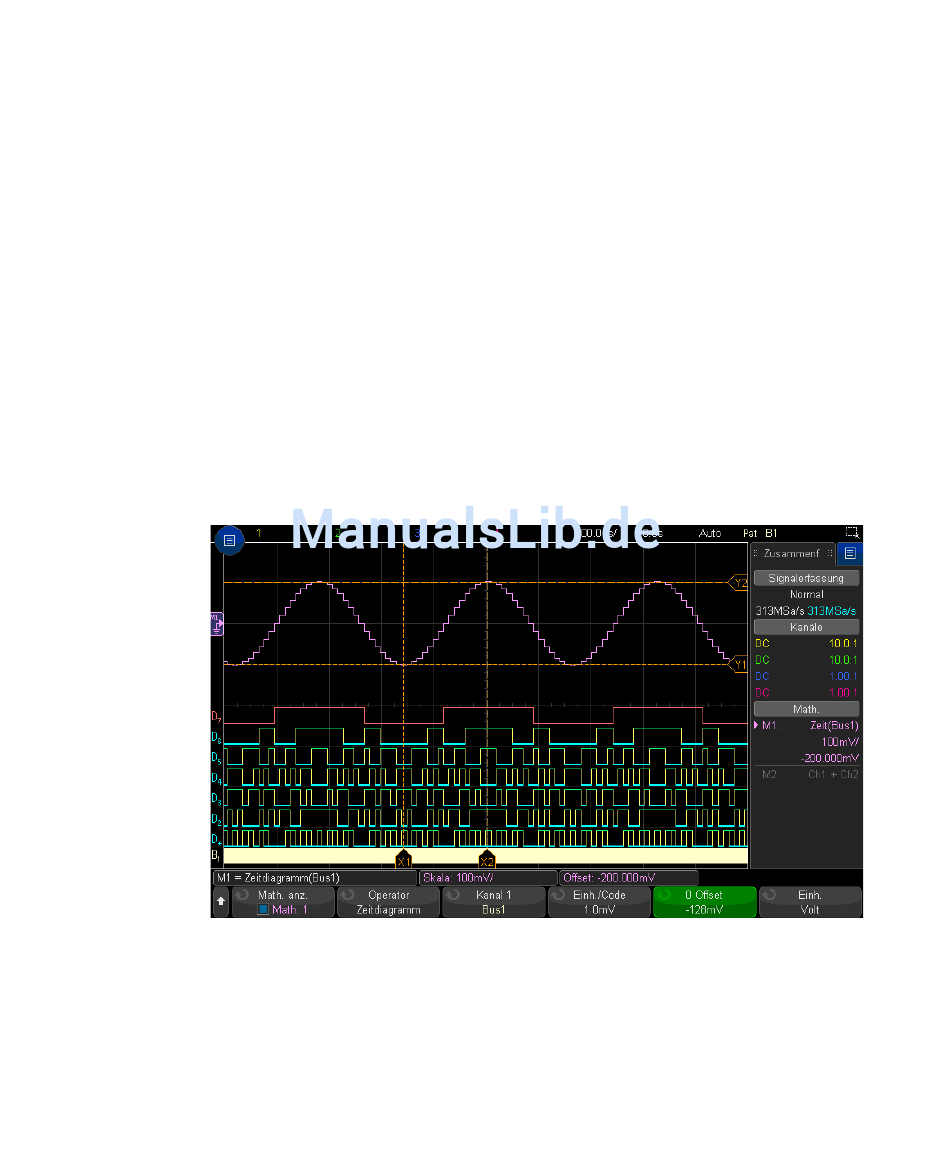

Abbildung 19Beispiel für Chart Logic Bus Timing
Geben Sie mithilfe des Softkeys Einh./Code den entsprechenden Analogwert eines
jeden Inkrements im Busdatenwert an.
128
"Messungsschwellenwerte"
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
auf Seite 274.
