29

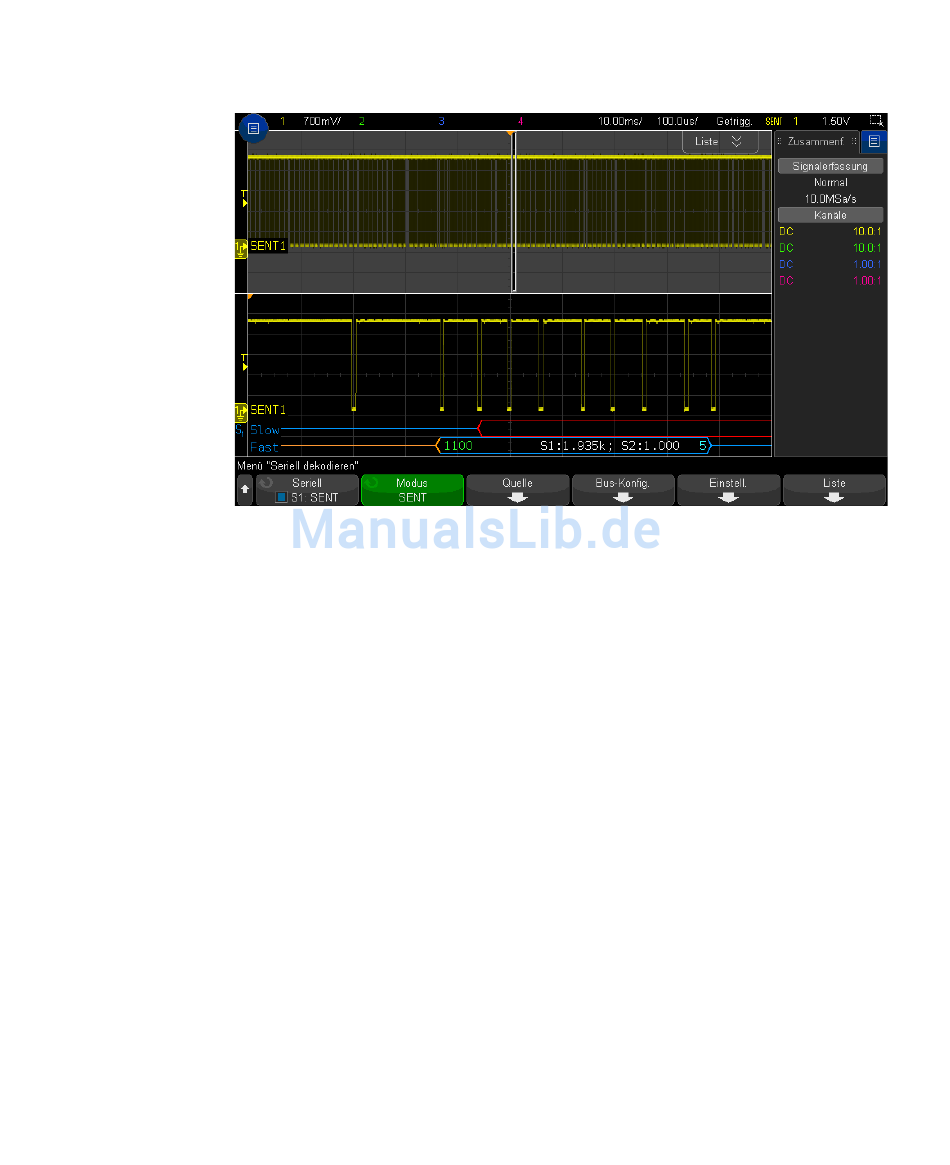

SENT-Triggerung und serielle Dekodierung
• Langsamer Kanal – Kurze serielle Meldung:
492
•
Status & Kommunikation (S&C) Halbbyte (Grün) (4 Bits):
•
2 Anwendungsbits und 2 serielle Meldungsbits werden angezeigt, in
sämtlichen Formaten.
•
Daten-Halbbytes (weiß) (4 Bits, können jedoch abhängig vom Format zu
Signalen kombiniert werden):
•
"Schnelle Halbbytes (Alle)" Format — jedes Halbbyte wird als Hex- oder
Dezimalzahl dargestellt.
•
"Schnelle Signale", "Schnell + Kurz seriell", oder "Schnell + Erweitert seriell"
Formate — Bei Aktivierung schneller Signale werden die Signale wie folgt
dargestellt:
•
S1:<Wert>;S2:<Wert>.
•
Unbenutzte Halbbytes werden nicht angezeigt (Beispiel: wenn das 6.
Halbbyte eine invertierte Kopie des 1. Halbbytes ist).
•
CRC Halbbyte - (blau bei Gültigkeit, rot bei Fehlererkennung) (4 Bits)
•
Meldungs-ID (gelb) (4 Bits).
•
Datenbyte (weiß) (8 Bits).
•
CRC - (blau bei Gültigkeit, rot bei Fehlererkennung) (4 Bits)
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
