26
I2C/SPI-Triggerung und Seriell Dekodieren
436

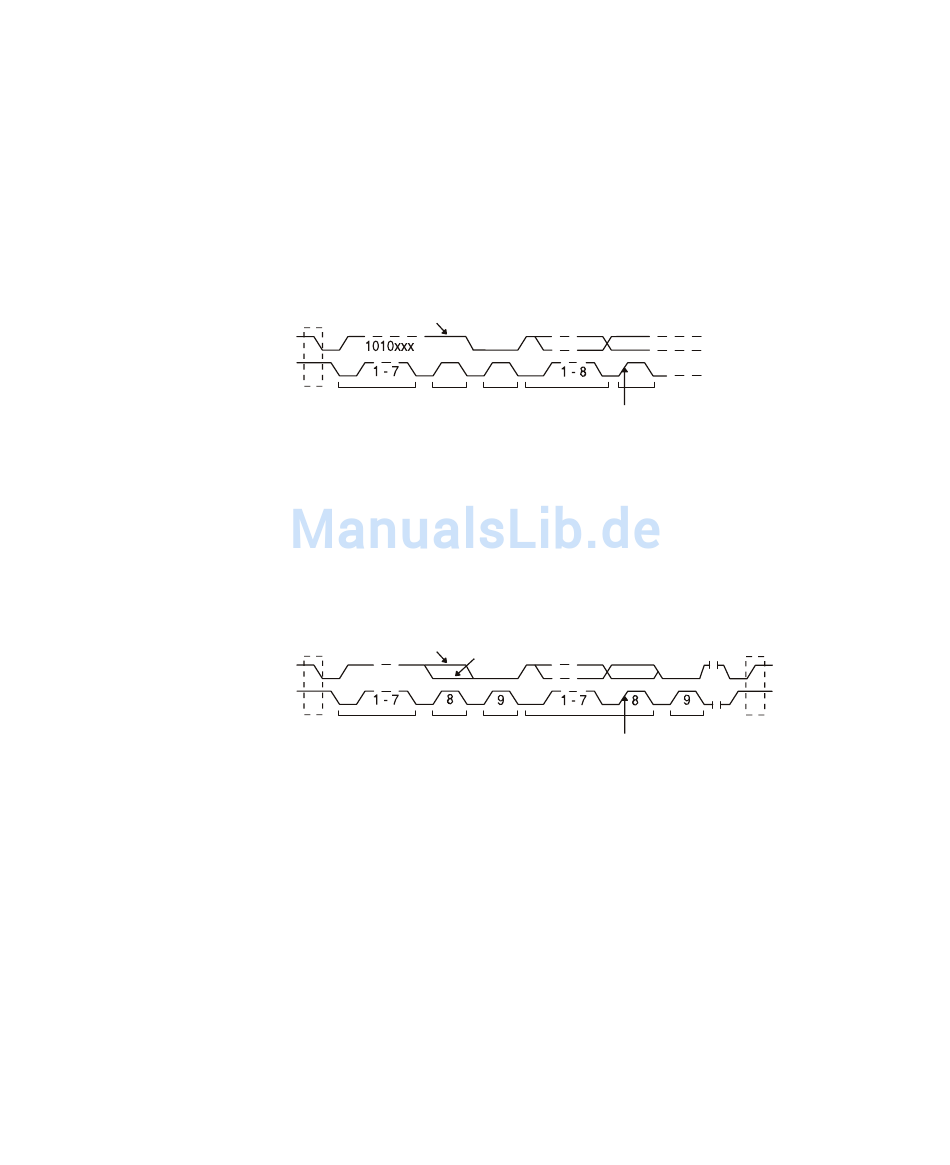

• EEPROM-Daten lesen— Der Trigger sucht nach dem
EEPROM-Steuerbyte-Wert 1010xxx auf der SDA-Leitung, gefolgt von einem
Lesebit (Read) und einem Quittungsbit (Ack). Anschließend sucht er nach
dem Datenwert und dem Qualifizierer, die mit den Softkeys Daten und Daten
sind vorgegeben wurden. Tritt dieses Ereignis ein, so triggert das Oszilloskop
auf die Taktflanke für das Quittungsbit nach dem Datenbyte. Das Datenbyte
muss nicht zwingend direkt auf das Steuerbyte folgen.
SDA
SCL
Start or Control
Restart byte
Condition
• Frame (Start: Addr7: Read: Ack: Data) oder Frame (Start: Addr7: Write: Ack: Data)
Frame-Trigger, I2C— Das Oszilloskop triggert auf einen Read- oder
Write-Frame im 7-Bit-Adressiermodus auf der 17. Taktflanke, wenn alle Bits
im Muster den Vorgaben entsprechen. Das Triggersystem behandelt einen
Restart genauso wie eine Startbedingung.
SDA
SCL
Address
Start or
Restart
Condition
• Frame (Start: Addr7: Read: Ack: Data: Ack: Data2) oder Frame (Start: Addr7: Write:
Ack: Data: Ack: Data2) Frame-Trigger, I2C— Das Oszilloskop triggert auf einen
Read- oder Write-Frame im 7-Bit-Adressiermodus auf der 26. Taktflanke,
wenn alle Bits im Muster den Vorgaben entsprechen. Das Triggersystem
behandelt einen Restart genauso wie eine Startbedingung.
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
Read
R/ Ack Data
Trigger point
Read
Write
Data
R/ Ack
Trigger point
17th clock edge
Ack
Ack
Stop
Condition
