MIL-STD-1553/ARINC 429 – Triggerung und serielle Dekodierung

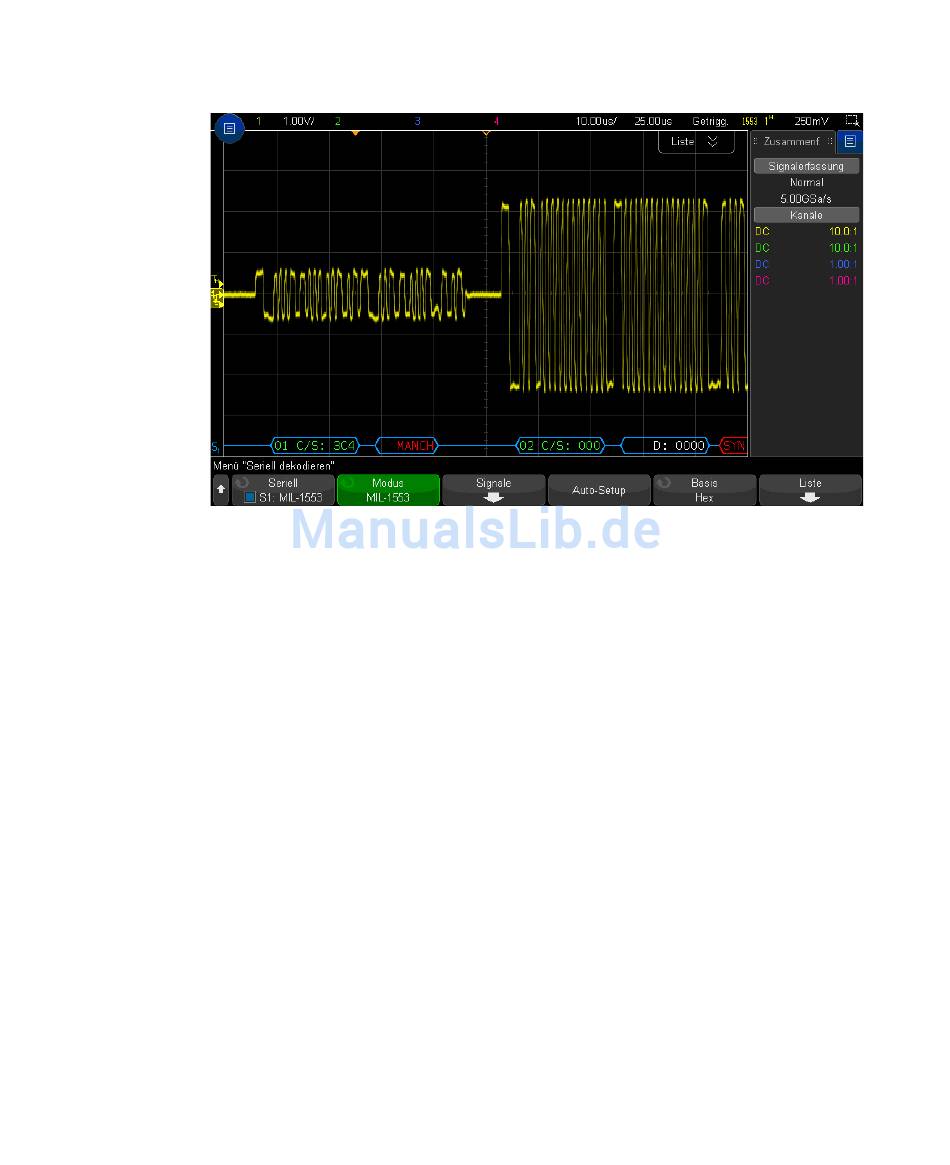

Im Folgenden sehen Sie die Farbkodierung der
MIL-STD-1553-Dekodierungsanzeige:
• Dekodierte Befehls- und Statusdaten sind grün, die Remote-Terminal-Adresse
• Das dekodierte Datenwort ist weiß mit dem vorangestellten Text „D:".
• Bei Befehls-/Status- oder Datenwörtern mit einem Paritätsfehler wird der
• SYNC-Fehler werden mit „SYNC" in roten Klammern angezeigt.
• Manchester-Kodierungsfehler werden mit „MANCH" in blauen Klammern
470
(5 Datenbits) wird zuerst angezeigt, anschließend der Text „C/S:", auf den der
Wert der letzten 11 Bits eines Befehls-/Statusworts folgt.
dekodierte Text rot statt grün oder weiß angezeigt.
angezeigt (blau statt rot, da das Wort mit gültigem Sync-Impuls beginnt).
