15
Messungen
Die Vollbild-Messintervallabweichung misst den Wert an allen angezeigten
Datenpunkten.

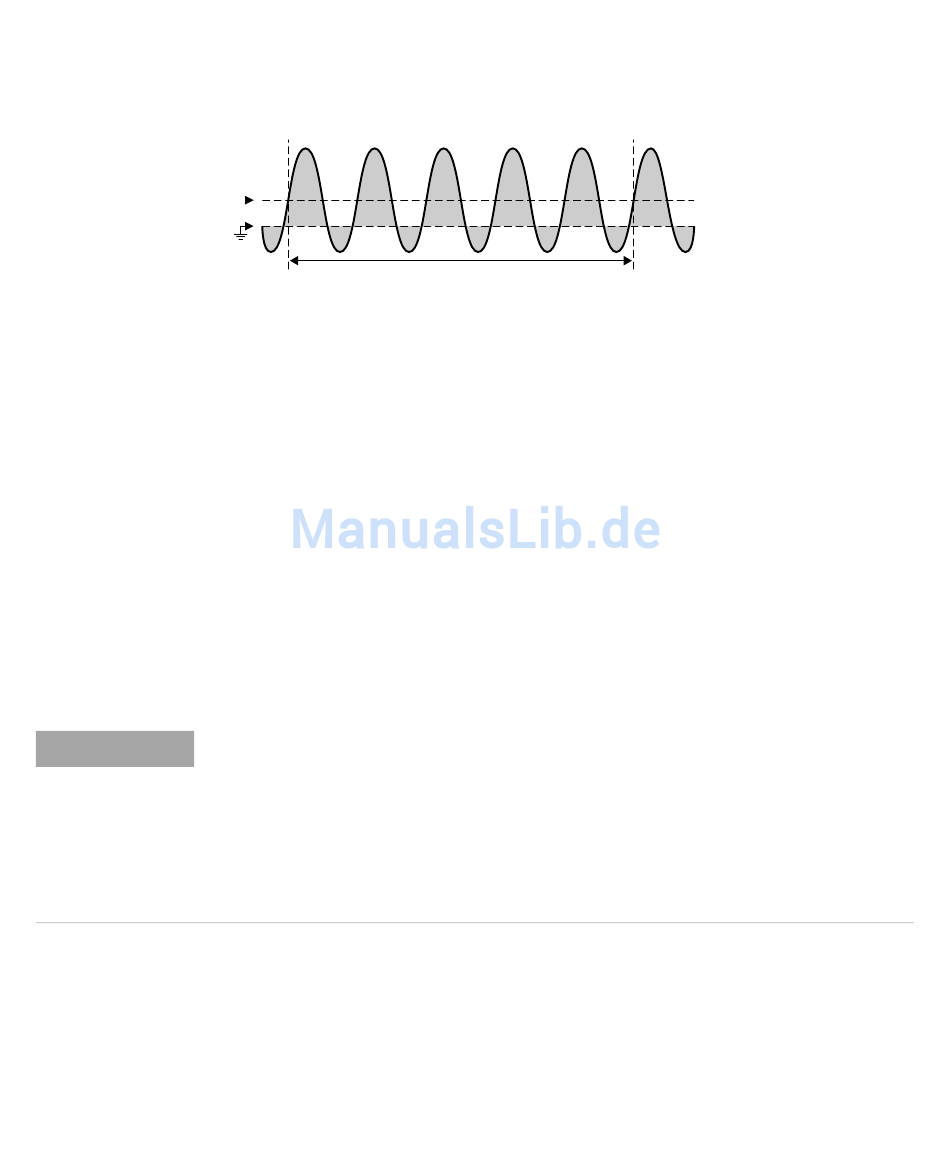

Die N-Zyklen-Messintervallabweichung misst den Wert über eine oder mehrere
vollständige Perioden des angezeigten Signals. Wenn weniger als drei Flanken
vorhanden sind, zeigt die Messung „keine Flanken" an.
Die X-Cursor zeigen an, welcher Teil des Signals gemessen wird.

Messungsschwellenwerte

Das Festlegen von Schwellenwerten für die Messung bestimmt, an welchen
vertikalen Pegeln eines analogen Kanals oder einer mathematischen Wellenform
Messungen durchgeführt werden.
Das Ändern von Standardschwellenwerten kann zu veränderten Messergebnissen
H I N WE I S
führen
Die oberen, mittleren und unteren Schwellenwerte betragen 10%, 50% und 90% der Werte
zwischen „Top" und „Base" . Eine Änderung der Standard werte für Schwellenwertdefinitionen
kann dazu führen, dass die Messergebnisse für Mittelwert, Verzögerung, Tastgrad, Abfallzeit,
Frequenz, Überschwingen, Periode, Phase, Vorschwingen, Anstiegszeit, + Breite und - Breite
geändert werden.
1 Drücken Sie im Menü Messungen den Softkey Einstell. und dann den Softkey
274
T
Schwellenwerte, um Schwellenwerte für analoge Kanalmessungen festzulegen.
Sie können das Menü Messungsgrenzwert auch öffnen, indem Sie [Analyze] Analyse >
Merkmale drücken und Schwellenwerte für Messungen auswählen.
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
Positive area
Negative area
N cycles
