Mathematische Wellenformen
Integrieren
mit DC-Offset
Korrektur

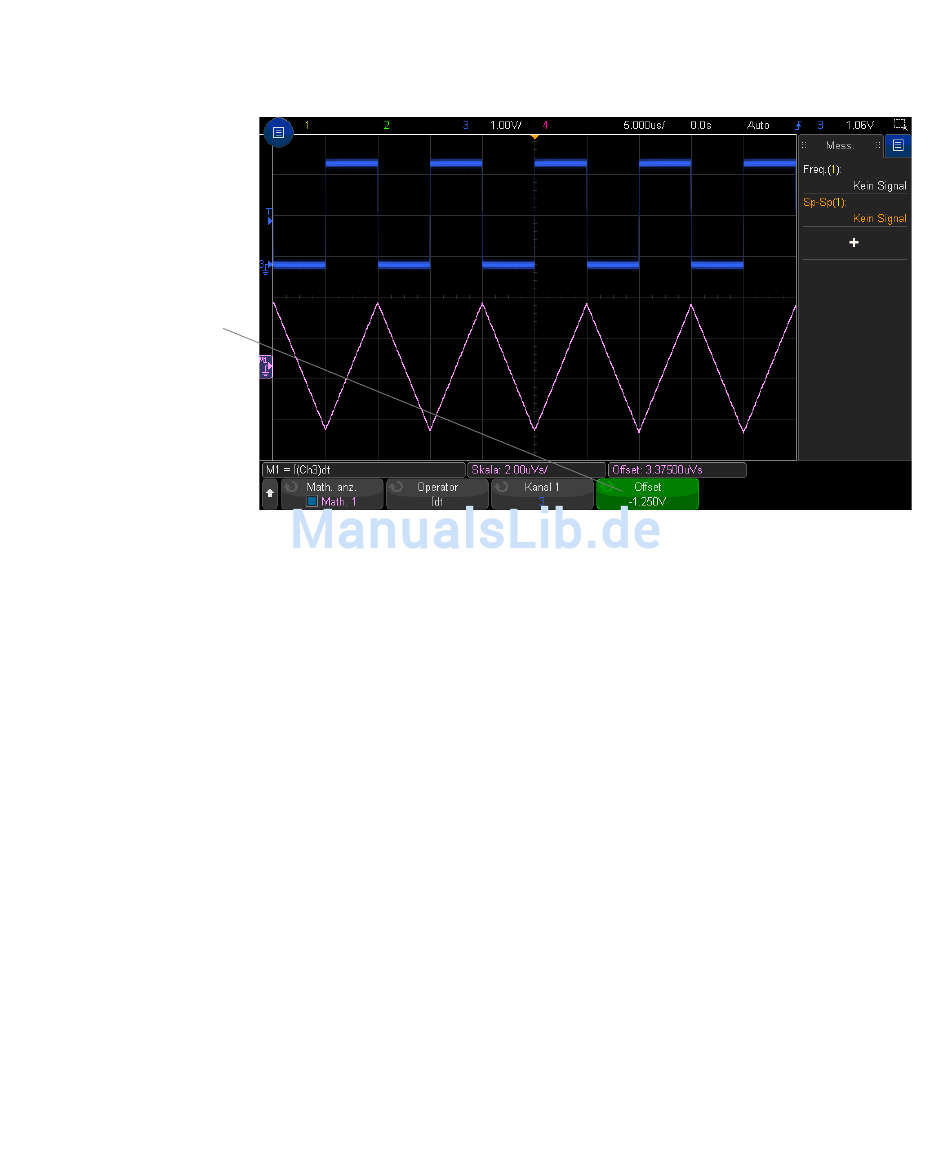

Abbildung 10Integration mit Signal-Offset
Siehe auch •

FFT-Spektrum

FFT wird zum Berechnen der schnellen Fourier-Transformation mithilfe analoger
Eingangskanäle oder einer einfachen mathematischen Funktion verwendet. FFT
erfasst den digitalisierten Zeiteintrag der angegebenen Quelle und wandelt ihn in
einen Frequenzbereich um. Mit der FFT-Funktion wird das FFT-Spektrum auf dem
Oszilloskop-Display vergrößert in dBV im Vergleich zur Frequenz aufgezeichnet.
Die Bezeichnung der horizontalen Achse wird von Zeit in Frequenz (Hertz)
geändert und die Bezeichnung der vertikalen Achse wird von Volt zu db geändert.
Die FFT-Funktion eignet sich zur Analyse von Problemen durch Übersprechen
oder Verzerrungen in analogen Wellenformen, hervorgerufen durch nichtlineare
Verstärker. Außerdem dient die Funktion zum Abgleich von Analogfiltern.
So zeigen Sie eine FFT-Wellenform an:
1 Drücken Sie den Softkey Math. anzeigen und drehen Sie den Eingabedrehknopf,
114
"Einheiten für Math. Wellenformen"
um die gewünschte mathematische Funktion anzuzeigen. Anschließend drehen
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
auf Seite 108
