15
Messungen

Bitrate

Die Bitraten-Messung misst alle positiven und negativen Pulsmodulationsbreiten
am Signal. Dabei wird der Mindestwert eines Breitentyps festgestellt, um diese
Mindestbreite anschließend zu invertieren und einen Wert in Hertz zu erhalten.

Anstiegszeit

Die Anstiegszeit ist das Zeitintervall zwischen dem unteren und dem oberen
Schwellenwert einer positiven Flanke. Die X-Cursor zeigen die gemessene Flanke
an. Zur Optimierung der Messgenauigkeit muss die horizontale
Zeit-/Div.-Einstellung so gewählt werden, dass die gesamte steigende Flanke der
Wellenform auf dem Bildschirm angezeigt wird. Die Y-Cursor zeigen die unteren
und oberen Schwellenwerte an.

Abfallzeit

Die Abfallzeit eines Signals ist das Zeitintervall zwischen dem oberen und dem
unteren Schwellenwert einer negativen Flanke. Die X-Cursor zeigen die
gemessene Flanke an. Zur Optimierung der Messgenauigkeit muss die horizontale
Zeit-/Div.-Einstellung so gewählt werden, dass die gesamte fallende Flanke der
Wellenform auf dem Bildschirm angezeigt wird. Die Y-Cursor zeigen die unteren
und oberen Schwellenwerte an.

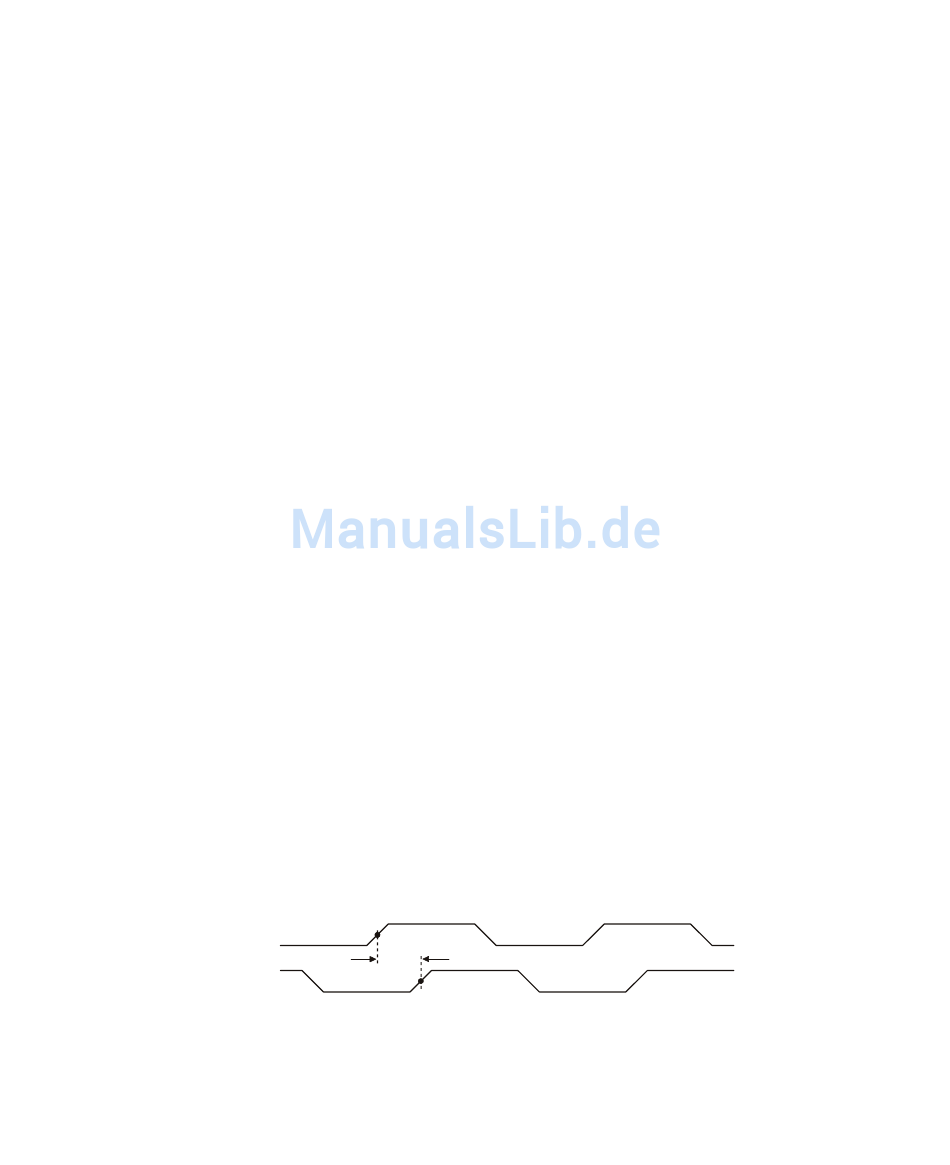

Verzögerung
Die Verzögerung misst den Zeitunterschied zwischen der angegebenen Flanke
von Kanal 1, die dem Bildschirmmittelpunkt am nächsten ist, sowie der nächsten
angegebenen Flanke von Kanal 2 unter Verwendung der mittleren
Schwellenwert-Punkte auf den Wellenformen.
Eine negative Verzögerung zeigt, dass die ausgewählte Flanke von Kanal 1 sich
nach der ausgewählten Flanke von Kanal 2 ereignete.
Source 1
Source 2
1 Drücken Sie zum Aufruf des Menüs Messungen die Taste [Meas] Mess..
268
Delay
