Keysight Technologies InfiniiVision 3000T X Series Benutzerhandbuch Seite 304

18
Wellenformgenerator
2 Verwenden Sie die Softkeys im Menü Wellenform bearbeiten, um die Form des
Funktionstaste
Neu erstellen
Bestehende bearbeiten
Interpolieren
Quelle
304

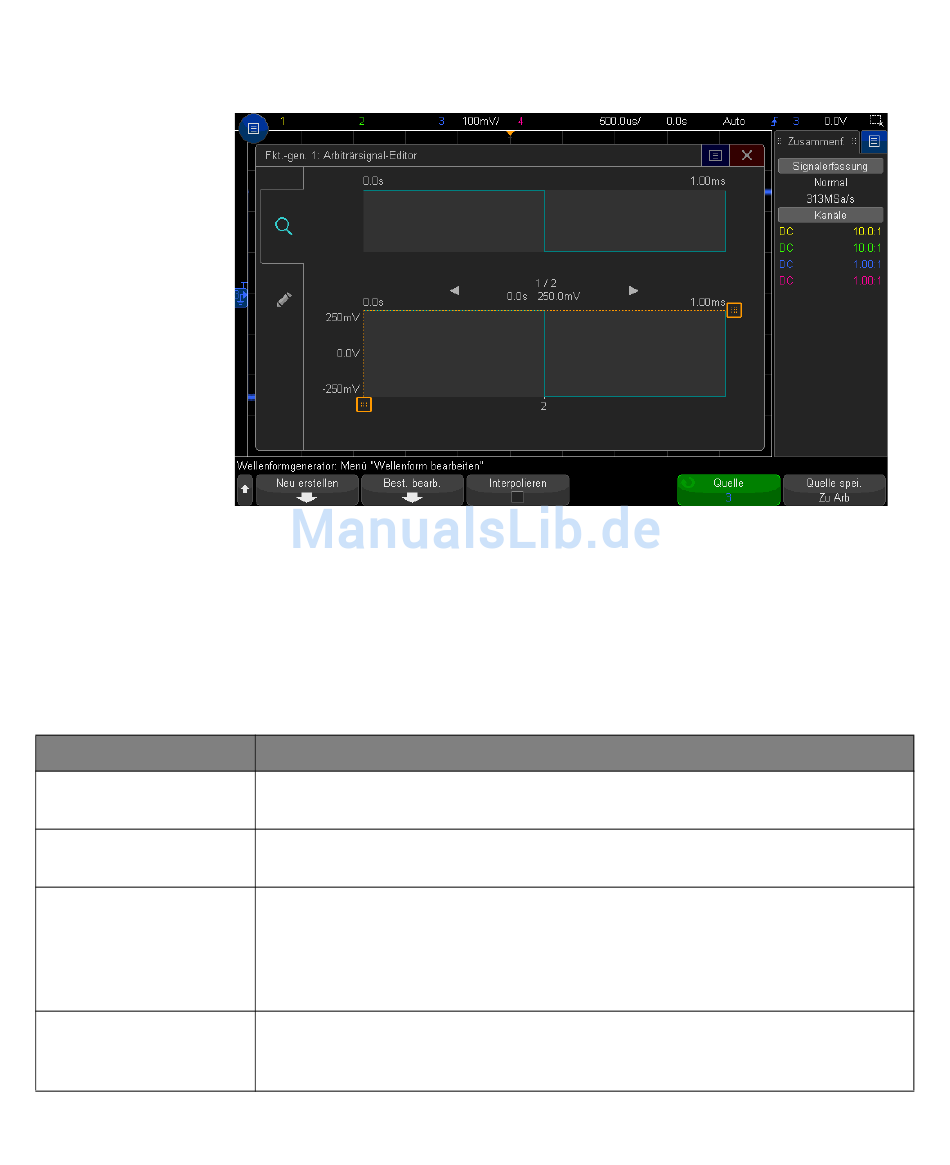

Wenn Sie das Menü Wellenform bearbeiten aufrufen, sehen Sie die vorhandene
Arbiträrsignaldefinition. Spannung und Zeitraum, die im Diagramm angezeigt
werden, sind die Grenzwertparameter – sie stammen von den Frequenz- und
Amplitudeneinstellungen im Wellenformgenerator-Hauptmenü.
Arbiträrsignals zu definieren:
Beschreibung
Öffnet das Menü Neue Wellenform Siehe hierzu
Seite 305.
Öffnet das Menü Wellenformpunkte bearbeiten. Siehe hierzu
Arbiträrsignale" auf Seite 306.
Gibt an, wie Linien zwischen Arbiträrsignalpunkten gezeichnet werden.
Bei Aktivierung werden die Linien im Wellenformeditor zwischen Punkten gezogen.
Spannungspegel ändern sich linear zwischen einem Punkt und dem nächsten.
Bei Deaktivierung sind alle Liniensegmente im Wellenformeditor horizontal. Der
Spannungspegel eines Punktes bleibt bis zum nächsten Punkt bestehen.
Wählt den Analogkanal oder die Referenzwellenform zur Erfassung und Speicherung im
Arbiträrsignal. Siehe hierzu
Arbiträrsignal" auf Seite 310.
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
"Erstellen neuer Arbiträrsignale"
"Erfassen anderer Wellenformen für das
auf
"Bearbeiten vorhandener
