Zwei-Kanal-Messung (Tastkopf N2820A)
Amplitude
Ladung
Mittelung
Base (Impulsboden)
Spitze-Spitze
DC RMS
AC RMS
Bei Verwendung von Tastkopf N2820A für Messungen an einem
batteriebetriebenen (Pufferbetrieb) Gerät schließen Sie stets die mitgelieferte
Erdungsleitung zwischen der Erde an Ihrem Gerät sowie den Masseverbinder wie
in der folgenden Abbildung dargestellt an. Lassen Sie das Ende der
Erdungsleitung einfach in den Verbinder des Tastkopfes einrasten. Ohne die
Masseverbindung kann der Gleichtakteingangsverstärker die Wellenformen nicht
richtig anzeigen.

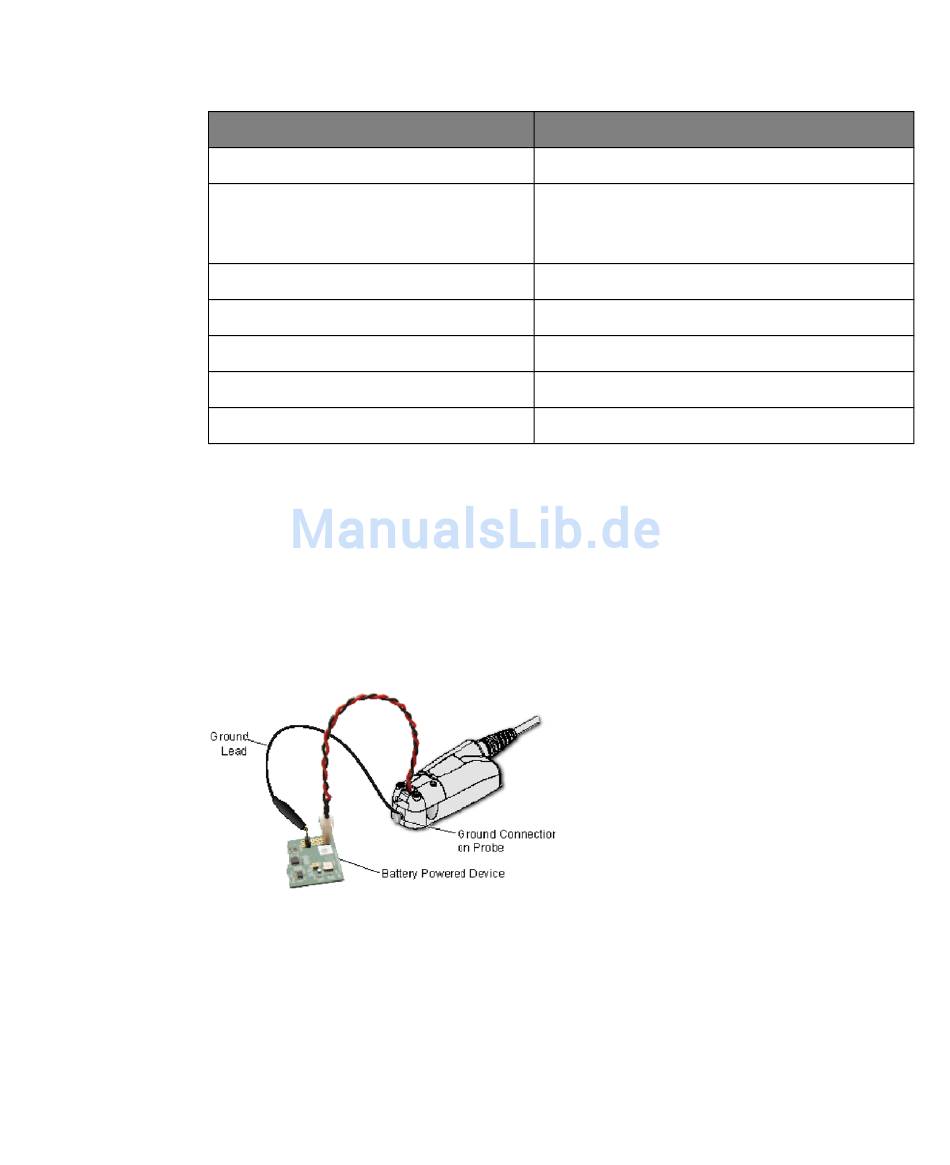

Abbildung 46Messungen an batteriebetriebenen Geräten mit Tastkopf N2820A

Snapshot

Der Messungstyp Snapshot zeigt ein Popup-Fenster mit der Momentaufnahme
aller einzelnen Wellenformmessungen auf.
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
Hinweise
Siehe hierzu "Amplitude"
Die Ladung (in Amperestunden) ist der gemessene
Bereich unter der Wellenform. Siehe hierzu
"Bereich" auf Seite 273.
Siehe hierzu "Mittelung"
Siehe hierzu "Basis" auf Seite 259.
Siehe hierzu "Spitze-Spitze"
Siehe hierzu "DC RMS" auf Seite 261.
Siehe hierzu "AC RMS" auf Seite 262.
15
Messungen
auf Seite 257.
auf Seite 261.
auf Seite 257.
255
