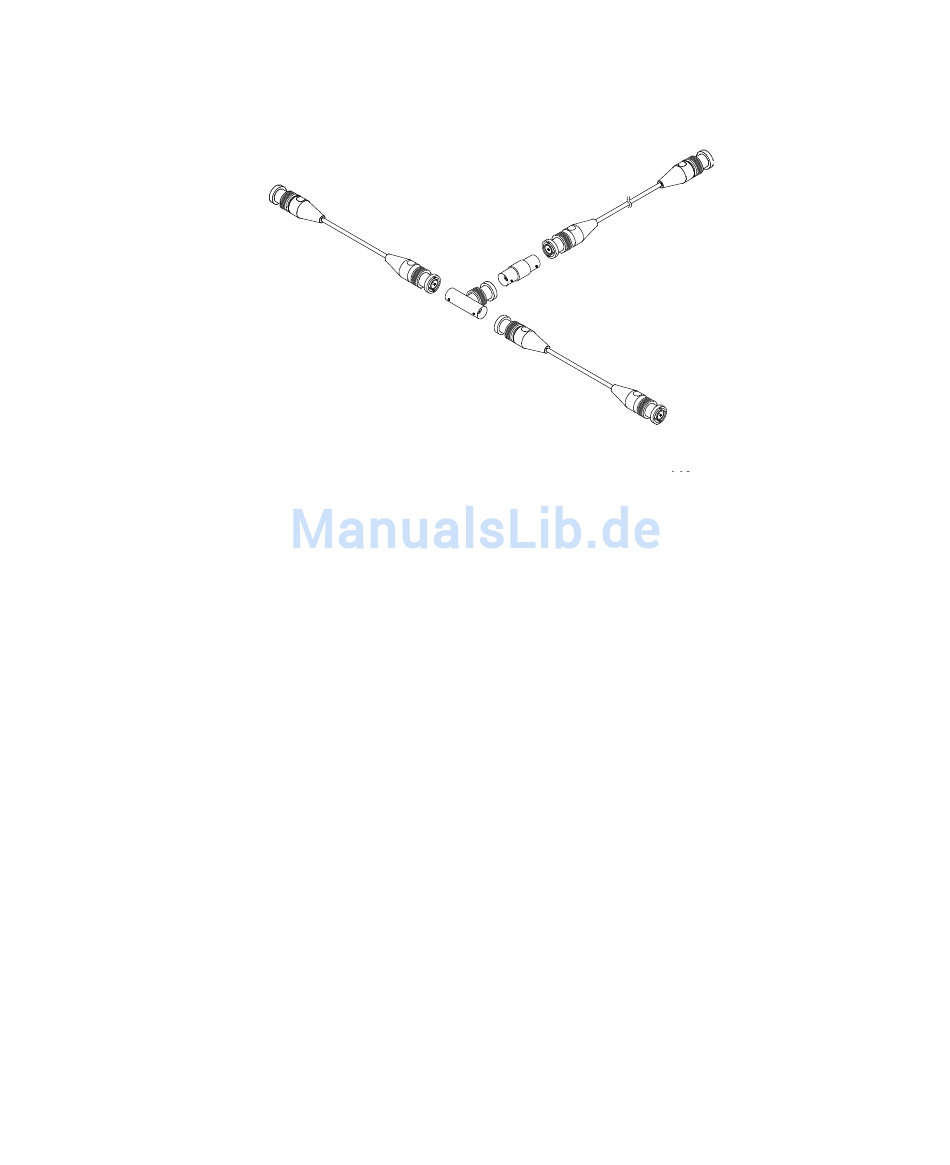

Abbildung 50Kabel zur benutzerdefinierten Kalibrierung für 2-Kanal-Oszilloskop
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
To Channel 1
Schließen Sie bei einem 4-Kanal-Oszilloskop BNC-T-Stücke an die gleich
langen Kabel an (siehe folgende Abbildung). Schließen Sie dann an das
T-Stück einen BNC-an-BNC (Steueranschluss) entsprechend der
nachfolgenden Abbildung an.
Dienstprogrammeinstellungen
Long cable
to TRIG OUT
To Channel 2
21
