Mathematische Wellenformen

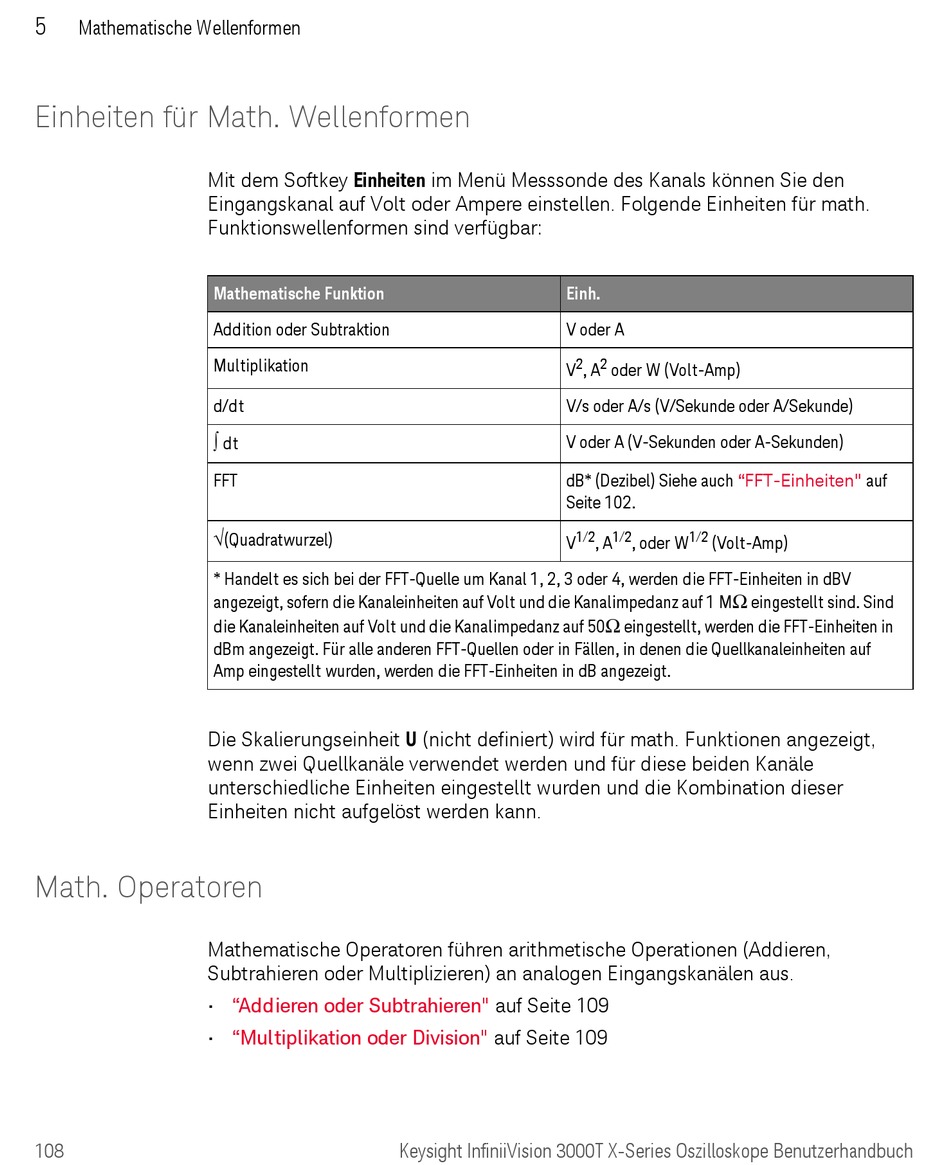

Einheiten für Math. Wellenformen
Mit dem Softkey Einheiten im Menü Messsonde des Kanals können Sie den
Eingangskanal auf Volt oder Ampere einstellen. Folgende Einheiten für math.
Funktionswellenformen sind verfügbar:
Mathematische Funktion
Addition oder Subtraktion
Multiplikation
d/dt

FFT
√
* Handelt es sich bei der FFT-Quelle um Kanal 1, 2, 3 oder 4, werden die FFT-Einheiten in dBV
angezeigt, sofern die Kanaleinheiten auf Volt und die Kanalimpedanz auf 1 M
die Kanaleinheiten auf Volt und die Kanalimpedanz auf 50
dBm angezeigt. Für alle anderen FFT-Quellen oder in Fällen, in denen die Quellkanaleinheiten auf
Amp eingestellt wurden, werden die FFT-Einheiten in dB angezeigt.
Die Skalierungseinheit U (nicht definiert) wird für math. Funktionen angezeigt,
wenn zwei Quellkanäle verwendet werden und für diese beiden Kanäle
unterschiedliche Einheiten eingestellt wurden und die Kombination dieser
Einheiten nicht aufgelöst werden kann.

Math. Operatoren

Mathematische Operatoren führen arithmetische Operationen (Addieren,
Subtrahieren oder Multiplizieren) an analogen Eingangskanälen aus.
•
•
108
dt
(Quadratwurzel)
"Addieren oder Subtrahieren"
"Multiplikation oder Division"
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
Einh.
V oder A
2 2
V , A oder W (Volt-Amp)
V/s oder A/s (V/Sekunde oder A/Sekunde)
V oder A (V-Sekunden oder A-Sekunden)
dB* (Dezibel) Siehe auch
Seite 102.
1/2 1/2
V , A , oder W
Ω
eingestellt, werden die FFT-Einheiten in
auf Seite 109
auf Seite 109
"FFT-Einheiten" auf
1/2
(Volt-Amp)
Ω
eingestellt sind. Sind
