4 Drücken Sie zum Ausführen von Cursor-Messungen die Taste [Cursors] Cursor
5 Drücken Sie zum Ausführen von weiteren Cursor-Messungen die Taste [Meas]

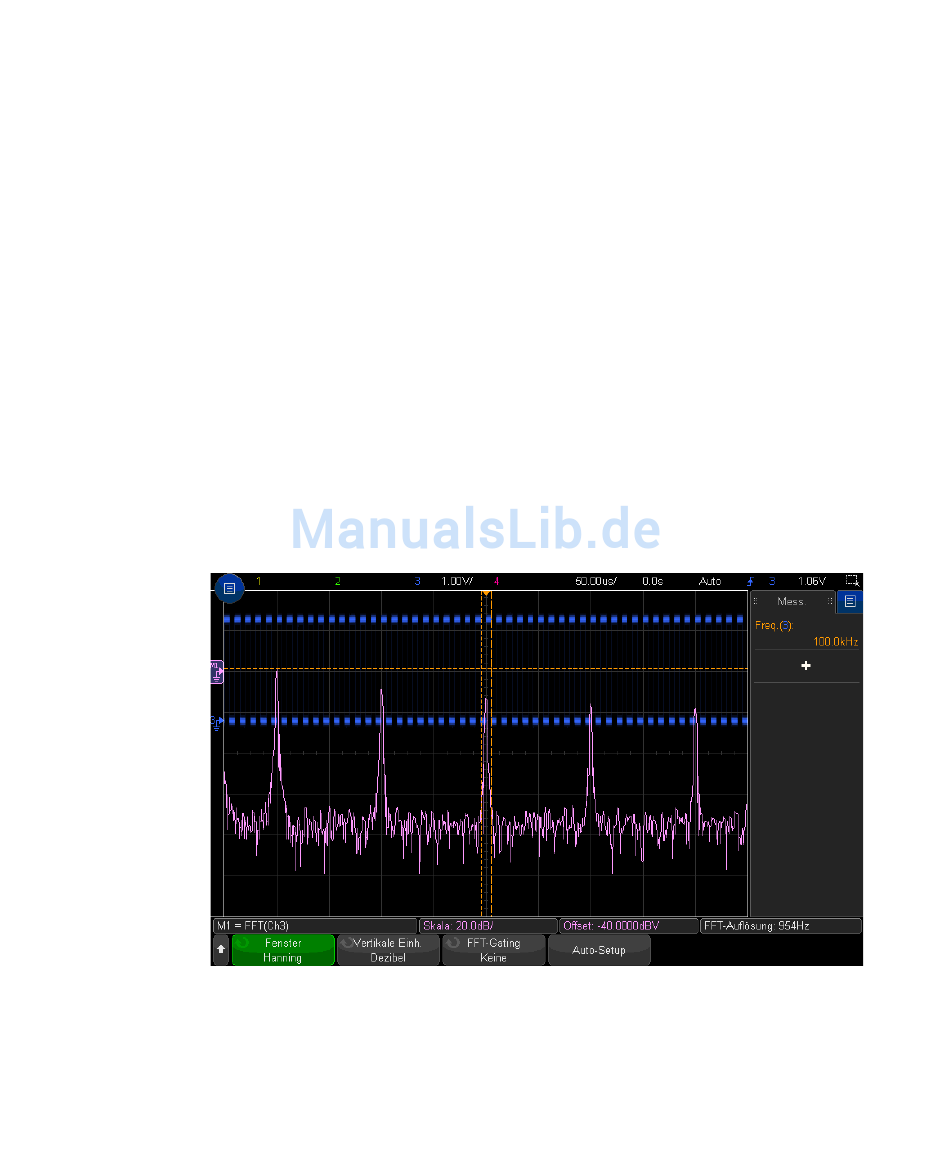

Um das folgende FFT-Spektrum zu erhalten, wurde ein Rechtecksignal von 2,5 V,
100 kHz mit Kanal 1 verbunden. Die horizontale Skalierung wurde auf 50 µs/Div.,
die vertikale Empfindlichkeit auf 1 V/Div., Einheiten/Div. auf 20 dBV, Offset auf
-40,0 dBV, Mittenfrequenz auf 500 kHz, Frequenzspanne auf 1 MHz und Fenster
auf Hanning eingestellt.
Siehe auch •
•
•
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
und stellen Sie dann den Softkey Quelle auf Math N.
Verwenden Sie die Cursor X1 und X2 für die Messung von Frequenzwerten und
der Differenz zweier Frequenzwerte (ΔX). Verwenden Sie die Cursor Y1 und Y2
für die Messung der Amplitude in dB und der Amplitudendifferenz (ΔY).
Mess. und stellen Sie dann den Softkey Quelle auf Math N.
Für FFT-Signale können Spitze-Spitze, Maximal-, Minimal- und
durchschnittliche Messungen der Dezibel ausgeführt werden. Wenn Sie die
X-Messung beim Y-Maximalwert verwenden, wird der Frequenzwert beim
ersten Auftreten des Wellenformmaximums angezeigt.
"Suche nach FFT-Spitzen"
"Hinweise zur FFT-Messung"
"FFT-Einheiten" auf Seite 102
auf Seite 99
auf Seite 100
