Keysight Technologies InfiniiVision 3000T X Series Benutzerhandbuch Seite 417

Bei LIN-Triggern kann auf die ansteigende Flanke am Sync-Break-Pegel des
LIN-Ein-Draht-Bussignals (die den Beginn des Message-Frames markiert), die
Frame ID oder die Frame ID und die Daten getriggert werden.

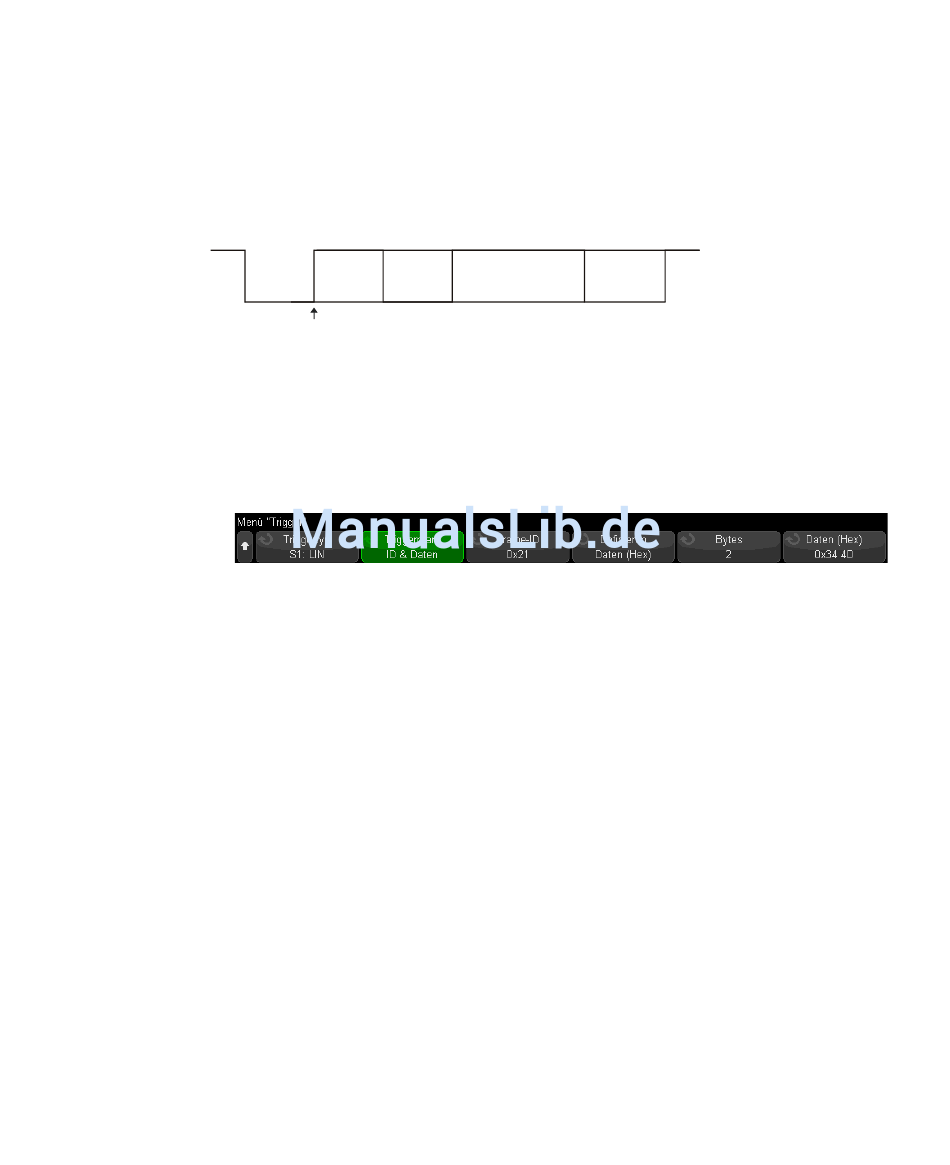

Die folgende Abbildung zeigt einen LIN-Signal-Message-Frame:
1 Drücken Sie [Trigger] Trigger.
2 Drücken Sie im Menü Trigger den Softkey Trigger. Drehen Sie anschließend den
3 Drücken Sie den Softkey Trigger:. Drehen Sie anschließend den
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
Sync
Sync Identifier
Break
Field Break
Sync Break Exit
Eingabedrehknopf, um den seriellen Steckplatz (Seriell 1 oder Seriell 2)
auszuwählen, an dem das CAN-Signal dekodiert wird.
Eingabedrehknopf, um die Triggerbedingung auszuwählen:
• Sync (Sync-Break) — Das Oszilloskop triggert auf die ansteigende Flanke am
Sync-Break-Pegel des LIN-Bus-Signals (Eindrahtleitung), die den Anfang
des Message-Frames kennzeichnet.
• ID (Frame -ID) — Das Oszilloskop triggert, wenn ein Frame mit einer ID
erkannt wird, die dem ausgewählten Wert entspricht. Verwenden Sie den
Knopf Eingabe, um den Wert für die Frame -ID auszuwählen.
• ID & Daten (Frame -ID und Daten) — Das Oszilloskop triggert, wenn ein Frame
mit einer ID und Daten erkannt wird, die den ausgewählten Werten
entsprechen. Beim Triggern auf eine Frame-ID und Daten:
• Drücken Sie zur Auswahl des Frame-ID-Wertes den Softkey Frame-ID und
verwenden Sie den Knopf Eingabe .
Beachten Sie, dass Sie einen beliebigen Wert für die Frame -ID angeben
und nur auf Datenwerte triggern können.
• Verwenden Sie die verbleibenden Softkeys, um die Anzahl an Datenbytes
zu konfigurieren und ihre Werte einzugeben (im Hexadezimal- oder
Binärformat).
CAN/LIN-Triggerung und serielle Dekodierung
Data Checksum
Fields
Field
24
417
