Lin-Trigger - Keysight Technologies InfiniiVision 3000T X Series Benutzerhandbuch

24
CAN/LIN-Triggerung und serielle Dekodierung
8 Drücken Sie den Softkey Baud. Drehen Sie anschließend den Eingabedrehknopf
9 Drücken Sie die Taste
10 Drücken Sie den Softkey Abtastwert. Drehen Sie anschließend den
11 Drücken Sie den Softkey Standard. Drehen Sie anschließend den
12 Drücken Sie den Softkey Sync-Break, und wählen Sie die Mindestanzahl an

LIN-Trigger

Informationen zum Einrichten des Oszilloskops für die Erfassung eines LIN-Signals
finden Sie unter
416
für die Auswahl der Baudrate, die Ihrem LIN-Bussignal entspricht.
Die Standard-Baudrate ist 19,2 Kbit/s.
Wenn keine der vordefinierten Optionen dem LIN-Bussignal entspricht, wählen
Sie Benutzerdefiniert aus. Drücken Sie anschließend den Softkey Ben.-Baud und
drehen Sie den Eingabedrehknopf, um die Baudrate einzugeben.
Sie können eine LIN-Baudrate von 2,4 kb/s bis 625 kb/s in Schritten von
100 b/s festlegen.
zurückzukehren.

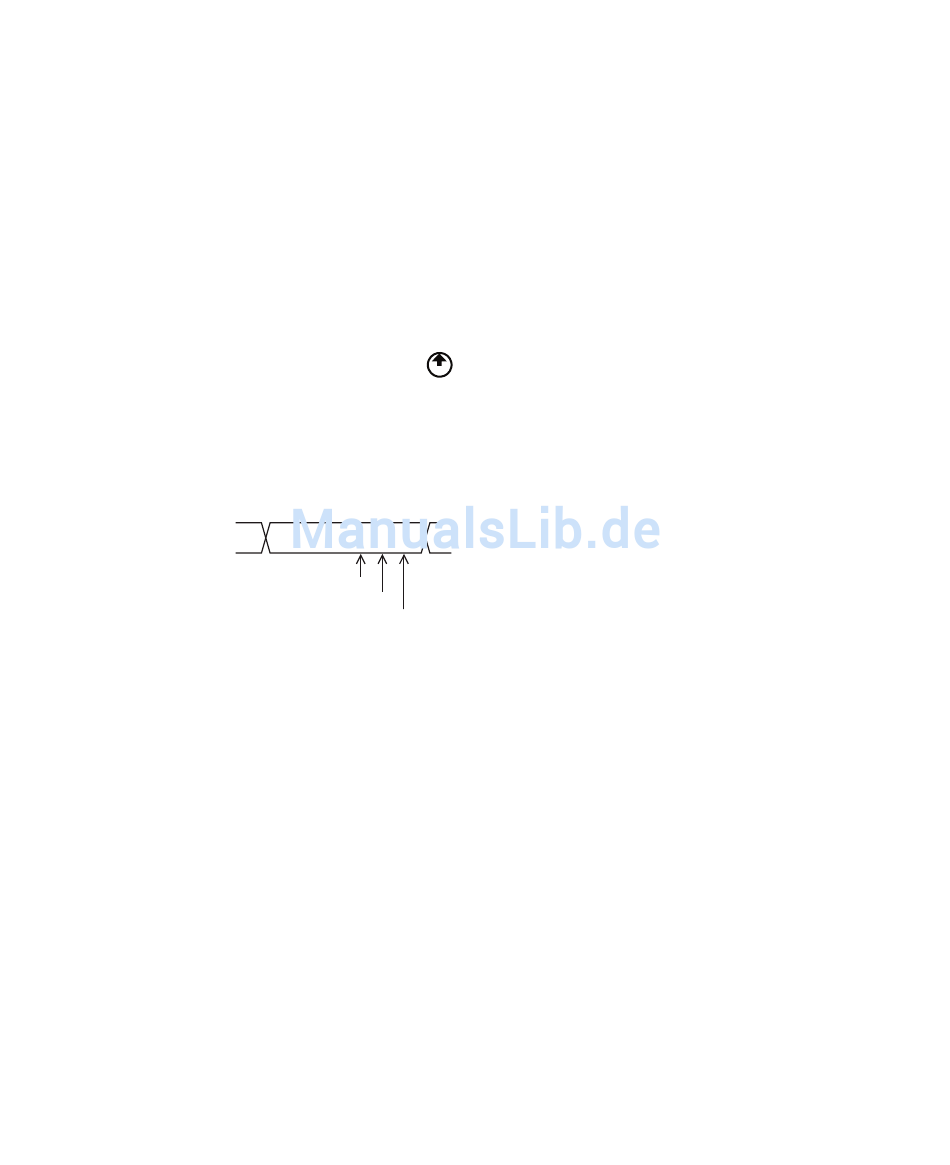

Eingabedrehknopf für die Auswahl des Abtastwerts, bei dem das Oszilloskop
den Bitwert abtastet.
One Bit
60%
70%
Sample Point
80%
Eingabedrehknopf, um die gemessene LIN-Norm auszuwählen (LIN 1.3 oder
LIN 2.X).
Verwenden Sie für LIN 1.2-Signale die Einstellung für LIN 1.3. Die Einstellung
LIN 1.3 setzt voraus, dass das Signal der „Table of Valid ID Values" (Tabelle
gültiger ID-Werte) in Abschnitt A.2 der LIN-Spezifikation vom 12. Dezember
2002 entspricht. Wenn das Signal nicht dieser Tabelle entspricht, verwenden
Sie die Einstellung LIN 2.X.
Takten aus, die einen Sync-Break im LIN-Signal definieren.
"Setup für LIN-Signale"
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
Zurück/Nach Oben, um zum LIN-Signalmenü
Back
auf Seite 415.
