30 UART/RS232 Triggerung
und serielles Dekodieren
Setup für UART/RS232-Signale / 497
UART/RS232-Triggern / 499
UART/RS232 Serielles Dekodieren / 501
UART/RS232 Triggerung und serielles Dekodieren erfordert die COMP-Lizenz, die
Sie durch Erwerb des DSOX3COMP Upgrades erhalten.
Setup für UART/RS232-Signale
So richten Sie das Oszilloskop für die Erfassung von UART/RS232-Signalen ein:
1 Drücken Sie [Serial] Seriell.
2 Drücken Sie den Softkey Seriell, drehen Sie den Eingabedrehknopf für die
3 Drücken Sie den Softkey Mod us. Wählen Sie anschließend den Triggertyp

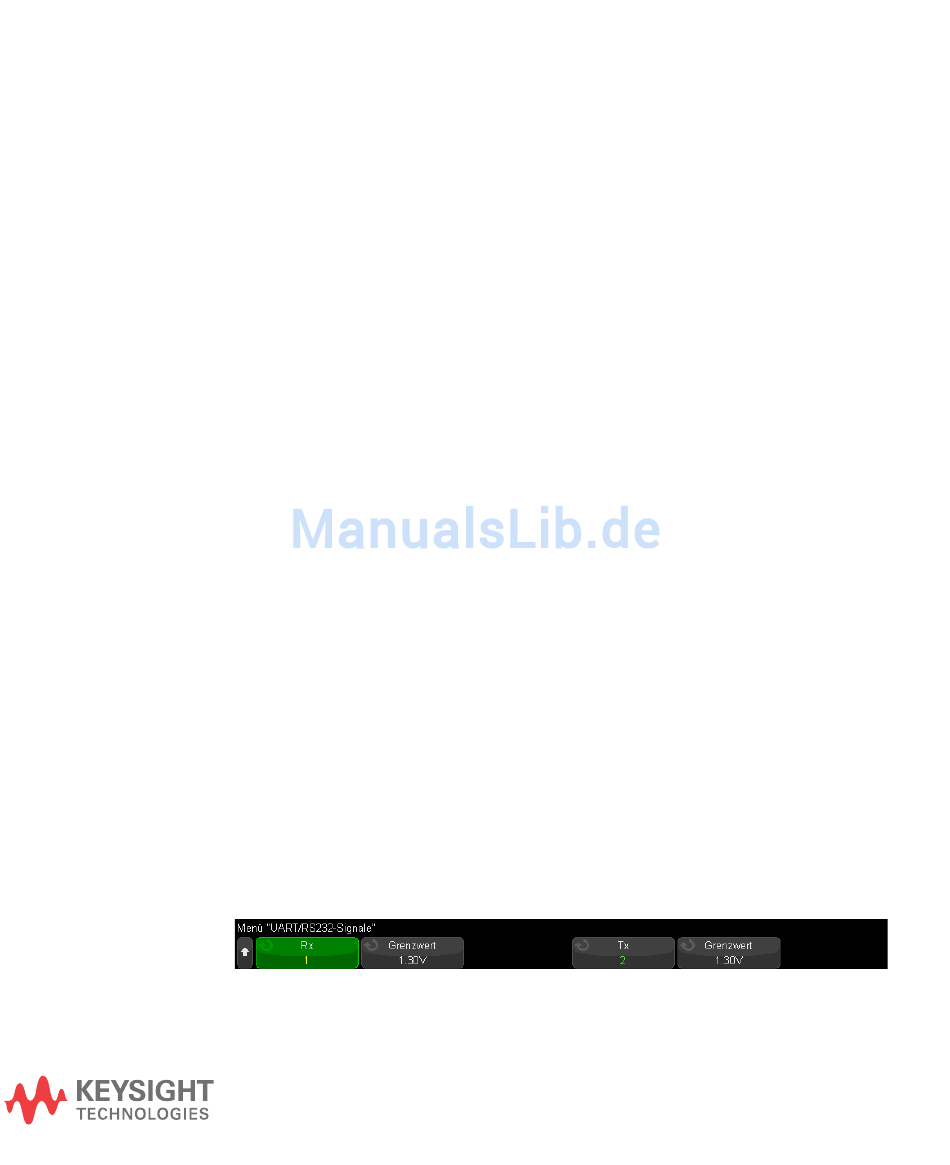

4 Drücken Sie den Softkey Signale, um das Menü UART/RS232-Signale zu öffnen.
Auswahl des gewünschten Steckplatzes (Seriell 1 oder Seriell 2), und drücken
Sie den Softkey erneut, um die Dekodierung zu aktivieren.
UART/RS232 aus.
