11
Trigger
4 Drücken Sie den Softkey Mod us und wählen Sie das Teilbild, auf welches das
5 Drücken Sie den Softkey Zeilenzahl und wählen Sie die Zeilennummer.
Al ternierende Triggerung
H I N WE I S
Im Modus Zeile:Wechseln triggert das Oszilloskop abwechselnd in den Teilbildern 1 und 2 auf
die gewählte Zeile. Auf diese Weise können Sie schnell und einfach die VITS-Signale der
beiden Teilbilder miteinander vergleichen oder die korrekte Einfügung der Halbzeile am Ende
von Teilbild 1 überprüfen.

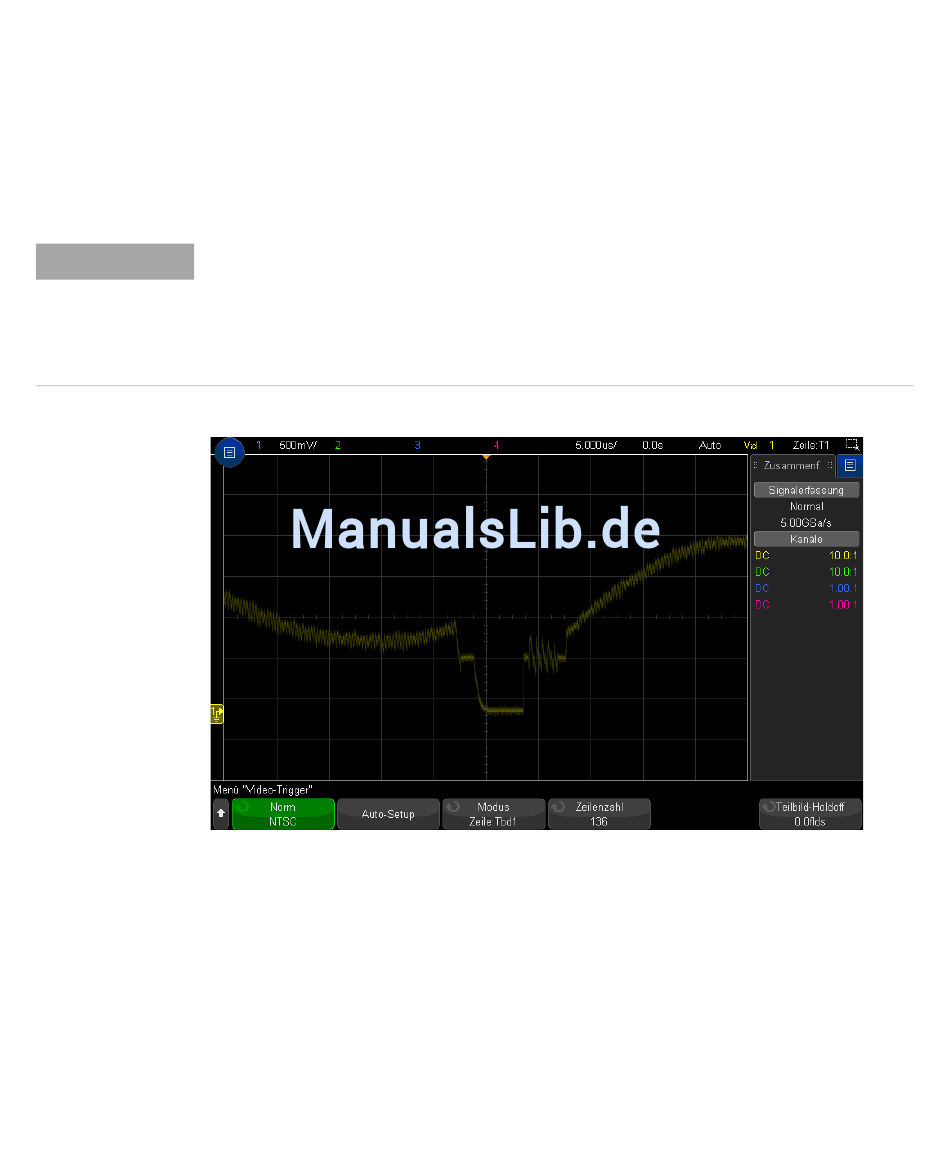

Abbildung 28Beispiel: Triggerung auf die Zeile 136
Triggerung auf alle Synchronisationsimpulse
Um schnell die maximalen Videosignalpegel zu finden, können Sie auf alle
TV-Zeilensynchronisationsimpulse triggern. Im Video-Triggermodus Alle Zeilen
triggert das Oszilloskop auf alle horizontalen Synchronisationsimpulse.
1 Drücken Sie die Taste [Trigger] Trigger.
200
Oszilloskop triggern soll. Sie haben die Wahl zwischen Zeile:Teilbild1,
Zeile:Teilbild2 oder Zeile:Wechseln.
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
