Vorschwingen - Keysight Technologies InfiniiVision 3000T X Series Benutzerhandbuch

15
Messungen

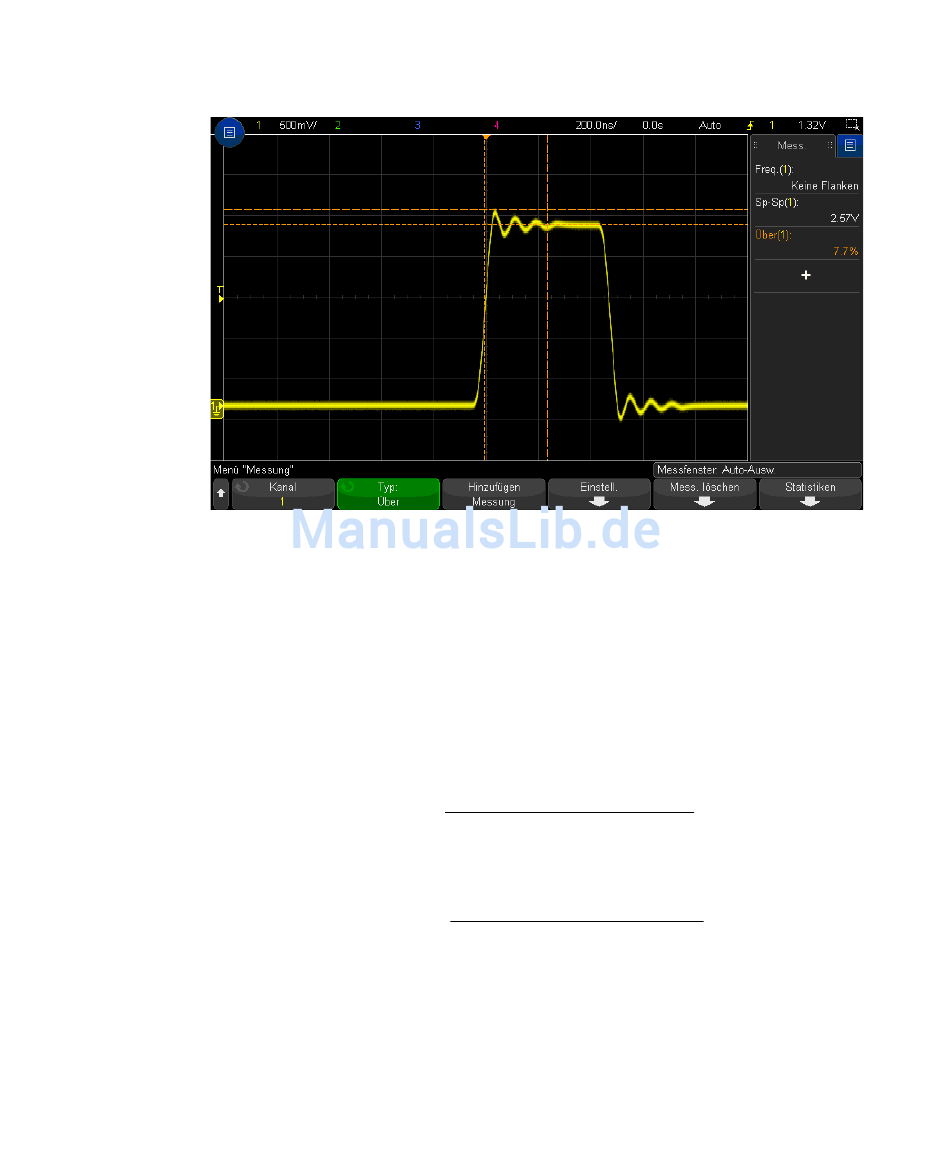

Abbildung 48Automatische Messung des Überschwingens

Vorschwingen

Vorschwingen ist eine Verzerrung der Signalform unmittelbar vor einer größeren
Flanke. Das Vorschwingen wird in Prozent der Amplitude gemessen. Die X-Cursor
zeigen an, welche Flanke (nämlich die dem Trigger-Referenzpunkt
nächstgelegene) gemessen wird.
Rising edge preshοot =
Falling edge preshοot = Base − D local Minimum
260
local Maximum − D Top
Amplitude
Amplitude
Keysight InfiniiVision 3000T X-Series Oszilloskope Benutzerhandbuch
× 100
× 100
