CAN/LIN-Triggerung und serielle Dekodierung

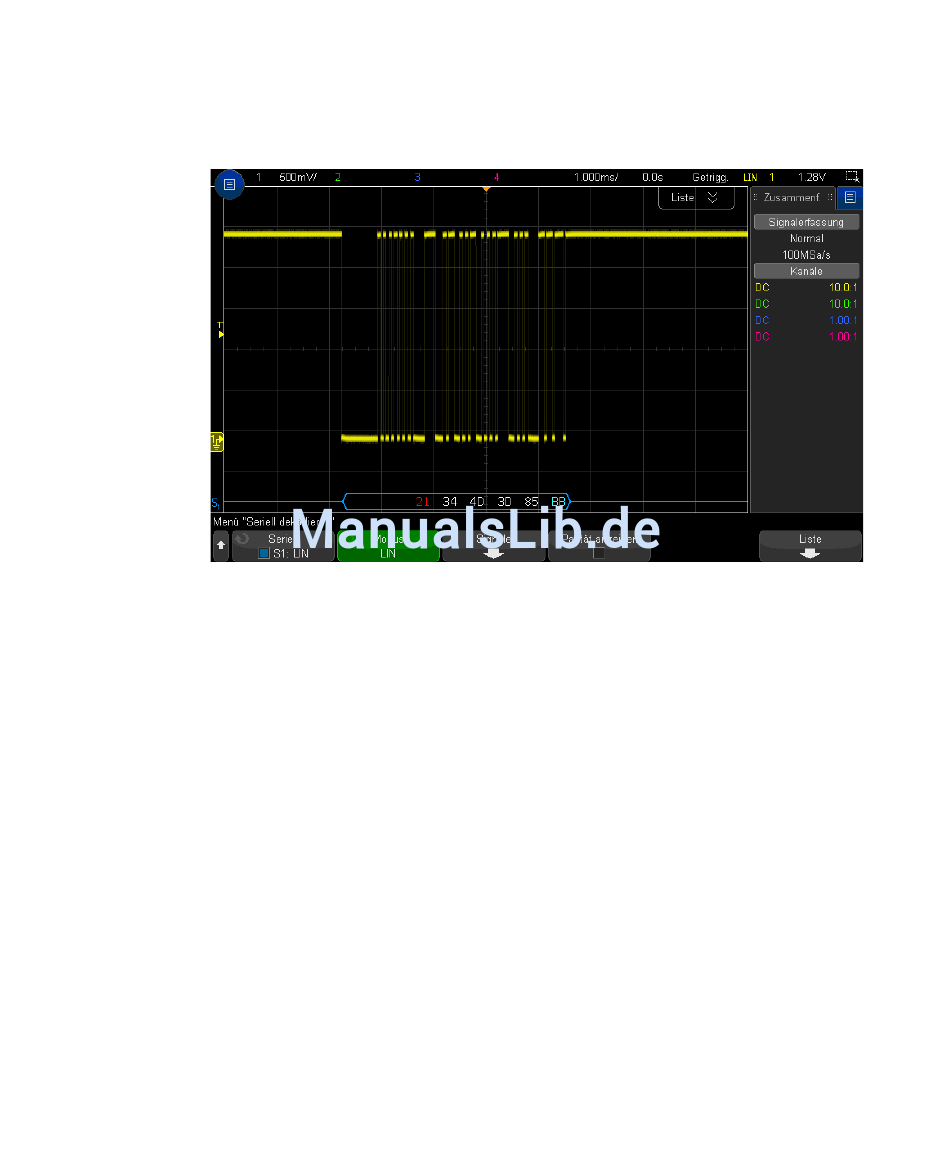

Interpretieren der LIN-Dekodierung

• Gewinkelte Wellenformen weisen einen aktiven Bus (in einem Paket/Frame)
• Blaue Linien mittlerer Ebene stellen einen inaktiven Bus dar.
• Die hexadezimale ID und die Paritätsbits (falls aktiviert) werden in Gelb
• Dekodierte hexadezimale Datenwerte werden in Weiß dargestellt.
• Die Prüfsumme wird blau, wenn korrekt, und rot, wenn nicht korrekt.
• Dekodierter Text wird am Ende des zugehörigen Frames abgeschnitten, wenn
• Pinkfarbene vertikale Leisten weisen darauf hin, dass Sie zur Ansicht der
• Rote Punkte in der Dekodierungszeile weisen auf nicht angezeigte Daten hin.
• Unbekannte Buswerte (nicht definierte Werte oder Fehlerbedingungen) werden
420
auf.
dargestellt. Wird ein Paritätsfehler erkannt, werden die hexadezimale ID und
die Paritätsbits (falls aktiviert) in Rot angezeigt.
innerhalb der Frame-Begrenzungen nicht genügend Platz verfügbar ist.
Dekodierung die horizontale Skalierung erweitern und den Vorgang erneut
ausführen müssen.
Scrollen oder erweitern Sie die horizontale Skalierung zur Ansicht der
Informationen.
in Rot angezeigt.
